Avertisseur son aigu -H2- et avertisseur son grave -H7- : dépose et repose

  Nota
L'avertisseur son aigu -H2- et l'avertisseur son grave -H7- sont commandés en parallèle par le calculateur de réseau de bord -J519-.
La dépose et la repose de l'avertisseur son aigu -H2- et de l'avertisseur son grave -H7- s'effectuent de façon identique et sont décrites pour un seul avertisseur.
Les avertisseurs sonores sont montés respectivement à gauche et à droite des longerons.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
-  Déposer la partie avant de la coquille de passage de roue → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.

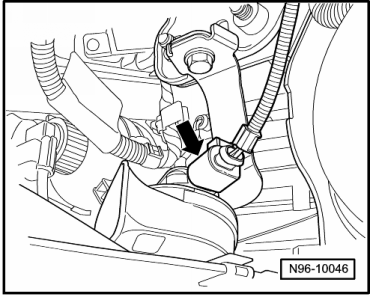

-  Débrancher le connecteur -flèche-.

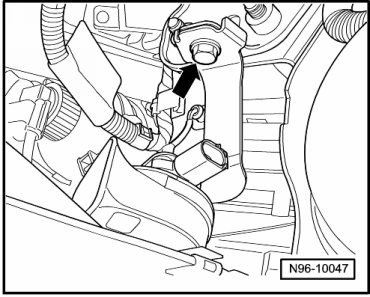

-  Dévisser la vis de fixation -flèche- et extraire l'avertisseur sonore.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.


Avertisseur son aigu -H2- et avertisseur son grave -H7- : contrôle

Les avertisseurs sonores (avertisseur son aigu -H2- et avertisseur son grave -H7-) peuvent être contrôlés via le diagnostic des actionneurs du calculateur du réseau de bord -J519-.
