Revue Technique Automobile Volkswagen Golf 5: Câble adaptateur pour activation des servomoteurs : réalisation

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Câble adaptateur pour activation des servomoteurs : réalisation

Procédure à suivre :

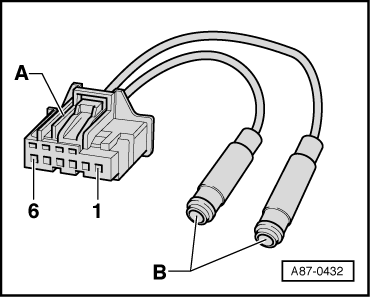

-  Raccorder aux contacts " 5 " et " 6 " d'une fiche -A- (boîtier à contacts plats avec verrouillage de contact supplémentaire -6Q0 972 706-) un câble de section 0,25 mm2 → Catalogue électronique des pièces de rechange.
-  Raccorder à l'autre extrémité de chaque câble une fiche banane du commerce -B-.
  Nota
Les fiches bananes -B- permettent de raccorder le câble (par ex. à l'aide de câbles auxiliaires compris dans le jeu d'adaptateurs de métrologie -V.A.G 1594/C-) à une source de tension de 12 volts (par ex. une batterie 12 volts).

Servomoteur : activation avec un câble adaptateur
  Nota     Pour pouvoir mettre en place un élément de liaison dans l'arbre -D- du servomoteur -A-, celui-ci do ...
