Revue Technique Automobile Volkswagen Golf 5: Câble Bowden de déverrouillage du dossier : dépose et repose (siège avec trappe de chargement)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Câble Bowden de déverrouillage du dossier : dépose et repose (siège avec trappe de chargement)

Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre.
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Déposer le revêtement droit du siège → Chapitre.
-  Déposer le revêtement gauche du siège → Chapitre.
-  Déverrouiller le dossier et le rabattre sur l'assise.
-  Détacher la garniture de l'armature de siège au bas du dossier de siège avant. La garniture ne doit pas être déposée du dossier de siège avant.

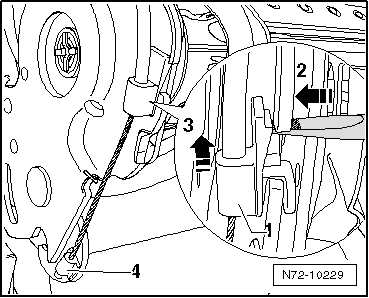

-  Déposer le contre-palier des câbles de commande et de sélection -1- situé du côté gauche de l'armature de siège. À cet effet, déverrouiller l'ergot de fixation dans le sens de la -flèche 2- à l'aide d'un petit tournevis et retirer le contre-palier des câbles de commande et de sélection dans le sens de la -flèche 3-.
-  Déposer de l'armature de siège le clip de retenue -4- du câble Bowden.
-  Déclipser le câble Bowden de ses supports sur l'armature de siège.

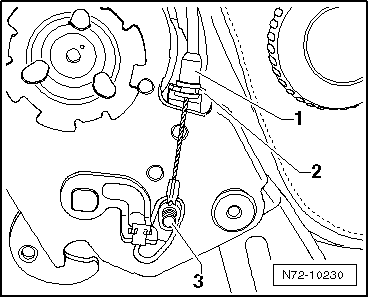

-  Déclipser du support -2- le contre-palier des câbles de commande et de sélection -1- situé du côté droit.
-  Pousser le câble Bowden vers le bas et le retirer du pivot de maintien -3-.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.
