Revue Technique Automobile Volkswagen Golf 5 / Communication / Support du " lecteur iPOD " de marque " Apple " / Dépannage : procédure à suivre

Outils spéciaux, équipements d'atelier, appareils de contrôle, de mesure et matériel nécessaires

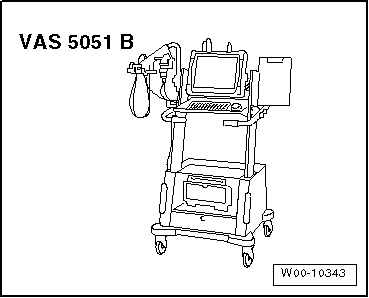

  Système de diagnostic embarqué, de métrologie et d'information -VAS 5051- ou Système de diagnostic embarqué et d'information Service -VAS 5052-
Câble de diagnostic -VAS 5051/5a- ou -VAS 5051/6a- ou -VAS 5052/3-
Dans le Système de diagnostic embarqué, de métrologie et d'information -VAS 5051- ou le Système de diagnostic embarqué et d'information Service -VAS 5052-, sélectionner la " métrologie ".
Procédure à suivre pour le dépannage :
Le support du " lecteur iPOD " n'est pas apte à l'autodiagnostic.
Si la transmission de signal à l'autoradio ou au système intégré d'autoradio et de navigation ne fonctionne pas, il est possible de contrôler l'alimentation en tension sur le connecteur.
Conditions de contrôle :
S'assurer auparavant que le " lecteur iPOD " lui-même, n'est pas à l'origine du défaut → Notice d'Utilisation.
Effectuer d'abord une réinitialisation (" RESET ") du " lecteur iPOD " → Notice d'utilisation.
Contrôler l'état du fusible.
Contrôler par l'autodiagnostic l'absence de défauts de l'autoradio ou du système intégré d'autoradio et de navigation.
Procéder comme suit :
-  Déposer le support du " lecteur iPOD " → Chapitre.
-  Débrancher le connecteur du support sous le rangement.
-  À l'aide du système de diagnostic embarqué, de métrologie et d'information -VAS 5051- ou du système de diagnostic embarqué et d'information Service -VAS 5052-, mesurer sur le connecteur côté faisceau de câbles les tensions suivantes :
Sur le connecteur T12, 12 raccords, sur borne 6 alimentation en tension, positif, lorsque l'autoradio est activé.
Sur le connecteur T12, 12 raccords, sur borne 8 alimentation en tension, positif, câble de commande, lorsque l'autoradio est activé.
Sur le connecteur T12, 12 raccords, sur borne 3 alimentation en tension borne 31, négatif
S'il n'est pas possible de mesurer les tensions indiquées, il faut remettre en état les liaisons par câble conformément au schéma de parcours du courant.
Si aucun défaut ne peut être constaté, il faut remplacer le support du " lecteur iPOD ".

Connecteur sur le support du " lecteur iPOD " : vue d'ensemble
1 -  DATA (échange de données entre le " lecteur iPOD " et l'autoradio) 2 -  DATA-CLOCK (protocole interne de contrô ...

Port USB pour clés USB et lecteurs MP3
Emplacement de montage du port USB -flèche- dans l'accoudoir central relevable   Nota En cas de réclamation, il est absolument n ...
