Dépose
|

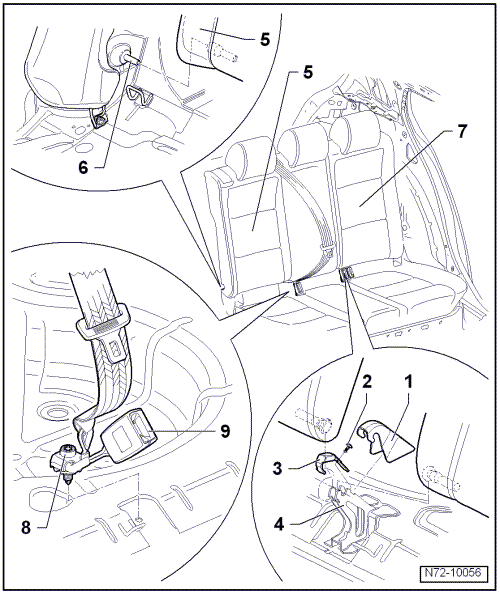

| - | Rabattre le revêtement de plancher dans la zone du palier central de dossier -4-. |
| - | Retirer l'écran -1- du palier central de dossier. |
| - | Dévisser la vis -2- (9 Nm). |
| - | Détacher le collier -3- du palier central de dossier. |
| - | Dégager le dossier droit -5- du palier central de dossier en le soulevant et retirer le dossier du pivot -6-. |
| - | Dévisser la vis -8- (40 Nm) et retirer le boîtier de verrouillage -9- du plancher. |
| - | Sortir le dossier droit du véhicule. |
| - | Dégager le dossier gauche -7- du palier central de dossier en le soulevant et retirer le dossier du pivot. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
