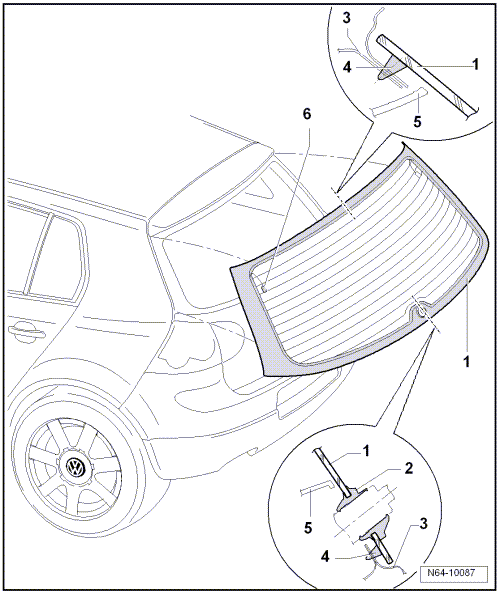

| 1 - | Glace arrière |
| Déposer → Chapitre |
| Reposer → Chapitre |
| 2 - | Joint d'étanchéité |
| Pour l'essuie-glace arrière |
| 3 - | Hayon |
| 4 - | Mastic-colle à base de PUR |
| Section du cordon : largeur = 6,5 mm, hauteur = 10 mm (y compris le matériau restant sur la glace et sur le flasque de glace). |
| Durée minimale de séchage → Chapitre |
| 5 - | Revêtements |
| Déposer les revêtements → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70 |
| 6 - | Contact pour antenne de glace |
| À droite et à gauche |
