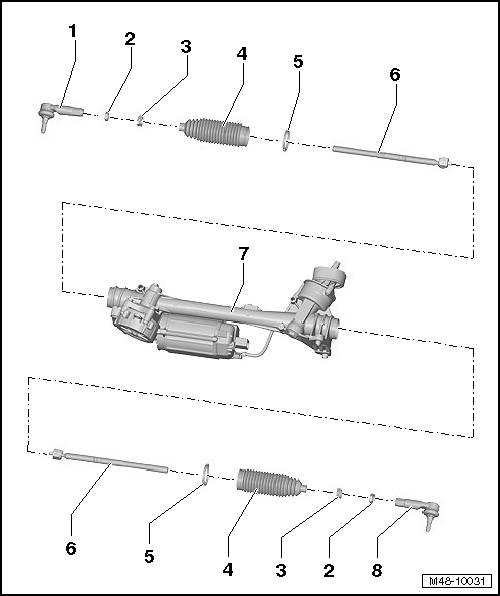

1 - | Rotule de biellette de direction droite |
Appariement → Catalogue électronique de pièces de rechange " ETKA " |
2 - | Écrou |
70 Nm |
3 - | Collier |
4 - | Soufflet |
Ne doit pas être vrillé après le réglage du parallélisme. |
Déposer et reposer → Chapitre |
5 - | Collier de serrage |
remplacer |
6 - | Biellette de direction |
100 Nm |
Déposer et reposer → Chapitre |
7 - | Mécanisme de direction assistée |
Appariement → Catalogue électronique de pièces de rechange " ETKA " |
Déposer et reposer → Chapitre |
8 - | Rotule de biellette de direction gauche |
Appariement → Catalogue électronique de pièces de rechange " ETKA " |
