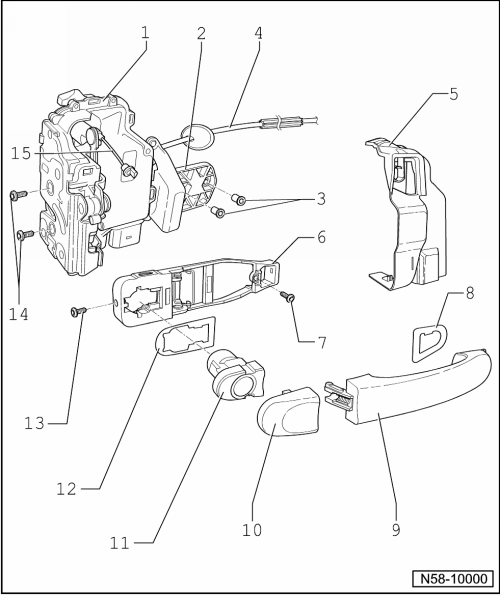

Nota| La figure représente le côté droit. La procédure s'effectue de façon analogue du côté gauche. |
| 1 - | Serrure de porte |
| La serrure de porte peut seulement être déposée en liaison avec la tôle extérieure de porte. |
| Dépose et repose → Chapitre |
| 2 - | Équerre de maintien |
| N'est pas montée sur la Golf. |
| 3 - | Rivet expansible |
| N'est pas monté sur la Golf. |
| 4 - | Câble |
| Pour déverrouiller la serrure à partir de la poignée intérieure de porte. |
| 5 - | Cache |
| N'est pas compris dans l'ensemble de livraison de la serrure de porte. |
| Fixé sur la serrure de porte par trois ergots de fixation. |
| 6 - | Étrier de fixation |
| Déposer → Chapitre |
| 7 - | Vis |
| 8 - | Embase |
| Fait partie de la poignée de porte. |
| 9 - | Poignée de porte avec embase |
| Dépose et repose → Chapitre |
| 10 - | Capuchon |
| Pour boîtier de barillet sans ouverture pour barillet. |
| Fixé au boîtier du barillet par trois ergots de fixation. |
| 11 - | Boîtier |
| Dépose et repose → Chapitre |
| Sans barillet. |
| 12 - | Embase |
| 13 - | Vis Torx |
| Clé à douille -T 10072- |
| Le desserrage de cette vis permet de déverrouiller l'arrêtoir du boîtier → Repère qui peut alors être extrait de l'étrier de fixation. |
| 14 - | Vis |
| 18 Nm |
| 15 - | Câble |
| Pour déverrouiller la serrure à partir de la poignée extérieure de porte. |
