Revue Technique Automobile Volkswagen Golf 5: Réservoir de lave-glace et de lave-projecteurs : dépose et repose (véhicules sans chauffage stationnaire)

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Lave-glace avant / Réservoir de lave-glace et de lave-projecteurs : dépose et repose (véhicules sans chauffage stationnaire)

Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer la goulotte de remplissage du réservoir de lave-glace et de lave-projecteurs → Chapitre.
-  Déposer le bouclier de pare-chocs avant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.
  Nota
Pour empêcher toute interversion dans le raccordement des conduites de lave-glace sur la pompe de lave-glace avant et arrière -V59-, les raccords sur la pompe et les flexibles sont repérés par des couleurs. Lors du montage, brancher les raccords de flexibles sur les raccords de pompe de couleur correspondante.

-  Déverrouiller les clips de sûreté situés sur les raccords de flexibles -3- et -5- en les tournant et débrancher les raccords de la pompe de lave-glace avant et arrière -V59--4-.
-  Si nécessaire, récupérer le liquide de lavage qui s'écoule dans un récipient approprié.
-  Débrancher le connecteur -6- du transmetteur de niveau de lave-glace/niveau d'eau -G33--7-.
-  Extraire la pompe de lave-glace avant et arrière -V59--4- du réservoir en la tirant vers le haut et débrancher le connecteur -2-.
-  Extraire la pompe de lave-projecteurs -V11--9- du réservoir en la tirant vers le haut et débrancher le connecteur -10-.

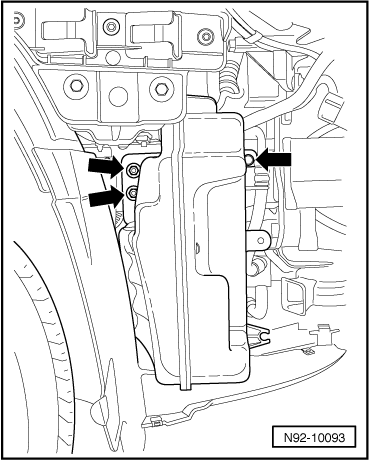

-  Dévisser les vis de fixation -flèches- du réservoir et retirer le réservoir du véhicule en même temps que le tuyau de raccord de la goulotte de remplissage.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer tous les vissages au couple prescrit → Chapitre.
-  Une fois les travaux de montage terminés, purger le lave-projecteurs → Chapitre.
