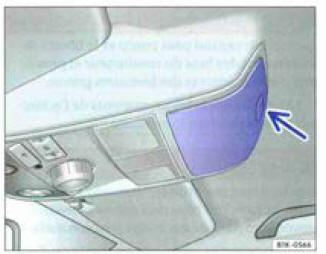

Fig. 99 Dans la console de povillon : rangement (range-lunettes).
Pour ouvrir le range-lunettes, appuyez, sur la touche puis relâchez-la fig. 99 (flèche).
Pour fermer le range-lunettes, appuyez vers le haut sur le couvercle jusqu'à ce qu'il s'encliquette.
Afin de garantir la fonctionnement de la protection volumétrique, vous devez fermer le rangement (range-lunettes) lors du verrouillage du véhicule.
Rangement côté conducteur
Rangement dans la console centrale avantPédale de frein : vue d'ensemble du montage
ATTENTION !
La course de la pédale de frein ne doit pas être
raccourcie par des tapis de sol supplémentaires.
Avant le montage, enduire tous les paliers de graisse de
...
Câbles : couples de serrage
Boîtier électrique, à gauche dans le compartiment-moteur : couples de
serrage
Assemblages vissés
Couples de serrage
Écrous de fixation
-1-
M5 (8 sur plats)
4 Nm
Écrous de fixation
-1-
M6 (10 ...
Cache de zone de plancher, côté conducteur : dépose et repose
Dépose
-
Couper le contact d'allumage.
-
Dévisser les deux vis -1- (1,5 Nm).
-
Dégager le cache de ses logements et débrancher le câblage de
l'éclaireur de plancher.
...
