Revue Technique Automobile Volkswagen Golf 5: Revêtement de passage de roue, véhicules 4 portes : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Enjoliveurs de seuils de portes / Revêtement de passage de roue, véhicules 4 portes : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

Déposer la banquette arrière → Chapitre
-  Déposer le rembourrage latéral, véhicules 4 portes :
Avec sac gonflable latéral arrière → Chapitre
Sans sac gonflable latéral arrière, â–º 06/2005 → Chapitre

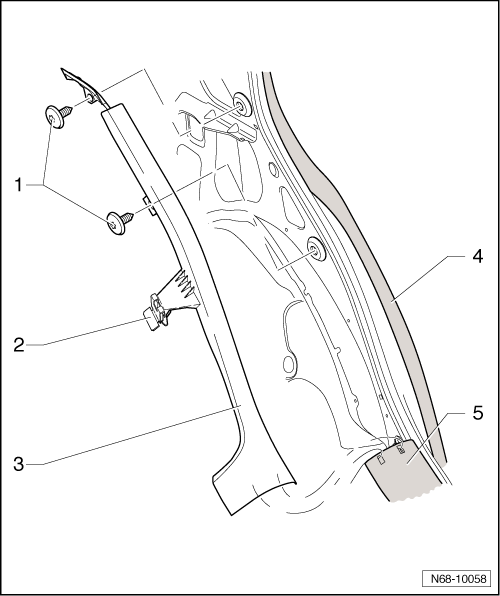

-  Dévisser les deux vis -1- (1,2 Nm).
-  Détacher l'agrafe -2- du flasque de carrosserie.
-  Retirer le revêtement -3- du jonc de joint de porte -4-.
-  Retirer le revêtement des logements situés dans l'enjoliveur de seuil de porte -5-.
-  Extraire, en le tirant dans le sens de marche, le revêtement situé au-dessous du revêtement de montant C.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
