Revue Technique Automobile Volkswagen Golf 5: Système intégré d'autoradio et de navigation : dépose et repose
 Nota
| La référence pièce du système intégré d'autoradio et de
navigation figure sur un autocollant apposé sur le boîtier du
système intégré d'autoradio et de navigation ! |
| En cas de remplacement du système intégré d'autoradio et de
navigation, activer impérativement le code de sécurité antivol
→ Notice d'Utilisation. Communiquer le nouveau numéro
de code au client. |
| Si un système intégré d'autoradio et de navigation doit être
déposé d'un véhicule pour être reposé dans un autre, la
référence pièce du système intégré d'autoradio et de navigation
doit être impérativement identique sur les deux véhicules. Dans
le cas contraire, le système de navigation risque de ne pas
fonctionner correctement, le réglage du gyroscope du système
intégré d'autoradio et de navigation étant alors inadapté au
véhicule. |
|
|
|
Outils spéciaux, appareils de contrôle, de mesure et matériel nécessaires

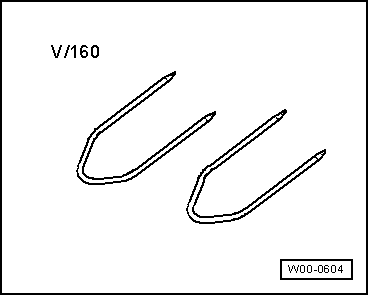

| Étrier de déverrouillage -V/160- |
|
|
|
Dépose :
| Avant de débuter les travaux de montage, exécuter les points
suivants : |
| - |
Couper le contact d'allumage, mettre hors circuit tous les
consommateurs électriques, puis retirer la clé de contact. |
| - |
Retirer les CD restés éventuellement dans le lecteur
→ Notice d'Utilisation. |
|
|
|
| - |

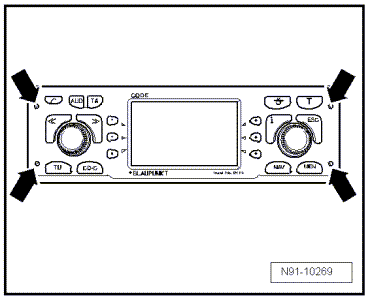

Insérer les étriers de déverrouillage -V/160- à gauche et Ã
droite du système intégré d'autoradio et de navigation
-flèches- jusqu'à ce qu'ils
s'encliquettent. |
|
|
|
| - |

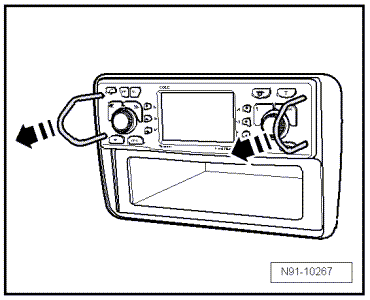

Extraire le système intégré d'autoradio et de navigation de
la baie de montage -flèches-. |
| - |
Déverrouiller puis débrancher les connecteurs situés au dos
de l'appareil. |
|
|
|
| - |

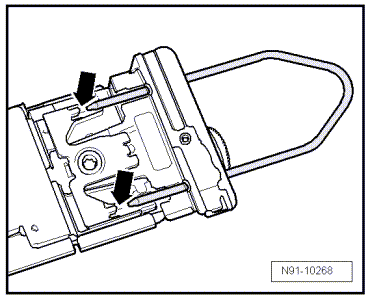

Appuyer sur le crantage -flèche-
des deux côtés du système intégré d'autoradio et de navigation
et retirer les étriers de déverrouillage. |
|
|
|
Repose :
| - |
Brancher les connecteurs sur le système intégré d'autoradio
et de navigation. |
| - |
Insérer le système intégré d'autoradio et de navigation tout
droit dans le tableau de bord. |
Nota
| En insérant le système intégré d'autoradio et de navigation,
n'appuyer en aucun cas sur l'afficheur ou sur les touches de
commande, cela risquerait d'endommager le système intégré
d'autoradio et de navigation. |
| Le câble d'adaptateur du système intégré d'autoradio et de
navigation permettant le raccordement du câble d'antenne de la
navigation doit être impérativement utilisé, un raccordement
correct du câble d'antenne n'étant sinon pas assuré. |
| - |
En cas de montage d'un nouvel appareil, activer la fonction
d'antivol électronique
→ Chapitre. |
| - |
Désactiver le blocage de l'appareil via l'antivol
électronique
→ Chapitre. |
| - |
Procéder à l'adaptation du système de navigation après une
nouvelle installation
→ Chapitre. |
|
Le système intégré d'autoradio et de navigation " DX-R4 "
associe les fonctions d'un système de navigation à celles d'un
autoradio RDS de grande qualité.
...
1 -
Raccordement d'antenne de réception radio
2 -
Raccordement d'antenne de navigation
3 -
Câble adaptateur d'antenne ...
