Revue Technique Automobile Volkswagen Golf 5: Véhicules avec moteur SDI 2,0 l, boîte mécanique

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Démarreur / Véhicules avec moteur SDI 2,0 l, boîte mécanique

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1331-
Clé dynamométrique -V.A.G 1332-
Pince pour colliers à lame-ressort -VAS 5024-


Dépose :
-  Déconnecter la batterie → Chapitre.

-  Tirer le cache du moteur vers le haut -flèches A- et vers l'avant -flèche B-.

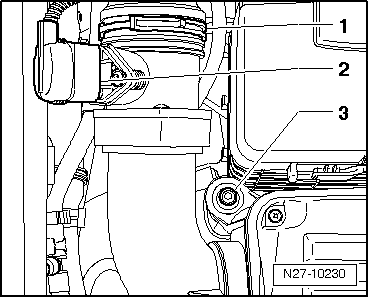

-  Désolidariser le collier à lame-ressort -1- à l'aide de la pince pour colliers à lame-ressort -VAS 5024- et débrancher le connecteur -2-.
-  Dévisser la vis de fixation -3-.

-  Débrancher le flexible de dépression -flèche-.

-  Retirer le corps de filtre à air de son palier en caoutchouc -flèche- en tirant le côté droit vers le haut.
-  Retirer le corps de filtre à air du véhicule.

-  Pousser le cache de protection dans le sens de la -flèche- pour le retirer du contacteur électromagnétique.

-  Dévisser le câble positif -1- et débrancher le connecteur de la borne 50 -2-.

-  Dévisser le câble de masse de la vis de fixation du démarreur -flèche-.

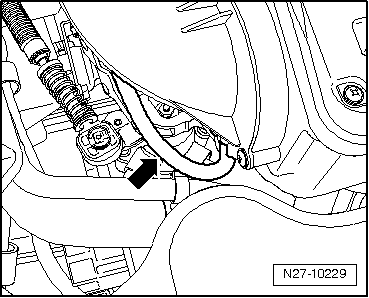

-  Dévisser la vis de fixation du démarreur -flèche-.
-  Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

-  Dévisser l'écrou de fixation -1- de la vis de fixation inférieure du démarreur.
-  Retirer le support de câble -2-.

-  Dévisser la vis de fixation du démarreur -flèche-.
-  Retirer le démarreur du véhicule par le bas.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
