Revue Technique Automobile Volkswagen Golf 5: Bras transversal supérieur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Bras transversal et biellette de direction : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé) / Bras transversal supérieur : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

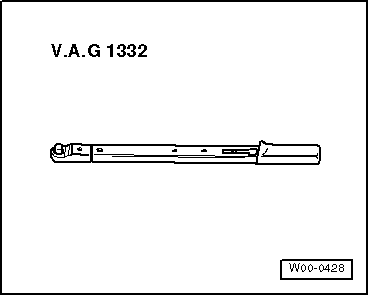

Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer la roue.
-  Déposer le ressort hélicoïdal → Chapitre.

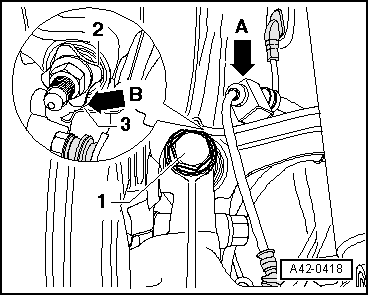

-  Décrocher le câble de capteur de vitesse du bras transversal supérieur -flèche A-.
-  Dévisser la vis -1-.

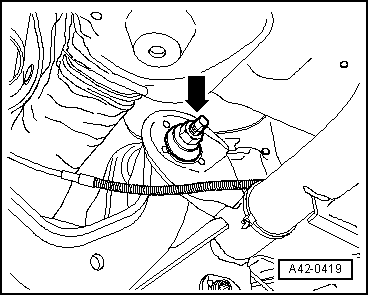

-  Repérer, par ex. au crayon-feutre, la position de la vis à excentrique -flèche- par rapport au berceau.
-  Dévisser la vis -flèche-.
-  Retirer le bras transversal supérieur.
Repose
Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte de ce qui suit :
On ne peut procéder au vissage du bras transversal que si la cote entre le centre du moyeu de roue et l'arête inférieure du passage de roue, mesurée avant le montage, est atteinte → Chapitre.

-  Tenir compte du repère effectué sur la vis à excentrique -flèche- par rapport au berceau.
  Nota

La rondelle -2- doit être posée de telle manière qu'un interstice -flèche B- subsiste entre la rondelle et le flasque de protection -3-.
-  Effectuer un contrôle de géométrie → Chapitre.

Couples de serrage
Composant Couple de serrage
Bras transversal supérieur sur porte-fusée
Utiliser une vis et un écrou neufs.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
130 Nm + 90
Bras transversal supérieur sur berceau
Utiliser un écrou neuf
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
95 Nm
Pour serrer l'écrou, régler la clé dynamométrique -V.A.G 1332- à 80 Nm.
S'applique uniquement en liaison avec la clé à douille, ouverture 18 -T10179-.
