Revue Technique Automobile Volkswagen Golf 5: Calculateur d'électronique de colonne de direction -J527- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Commodo / Calculateur d'électronique de colonne de direction -J527- : dépose et repose

Prudence !   Prudence !
La dépose et la repose des différents composants du commodo doivent toujours être effectuées dans l'ordre prescrit → Chapitre.
  Nota
Lorsqu'un calculateur neuf a été posé, il faut le coder → Chapitre.
En cas de dysfonctionnement du commodo, il faut contrôler le code du calculateur → Chapitre.

Dépose :

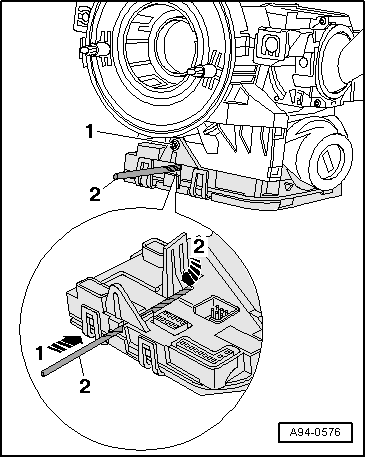

-  Dévisser la vis -1-.
-  Introduire dans l'alésage situé sur le calculateur d'électronique de colonne de direction -J527- un fil métallique approprié -2- à env. 45 mm de profondeur -flèche 1-, ce qui a pour effet de déverrouiller l'ergot de fixation -flèche 2- du crantage avant.

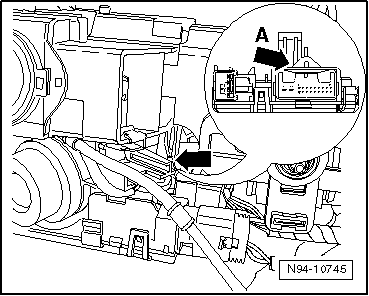

-  Pousser à l'aide d'un tournevis approprié l'ergot de fixation du crantage arrière -flèche A- en arrière, en direction du volant de direction, afin de défaire le crantage.
-  Retirer le calculateur d'électronique de colonne de direction -J527- du commodo en le tirant avec précaution vers le bas.
  Nota
Veiller à retirer le calculateur d'électronique de colonne de direction -J527- vers le bas en le maintenant droit et sans l'incliner.

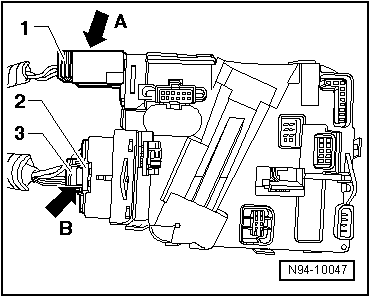

-  Déverrouiller -flèche A- le connecteur -1- et le débrancher du calculateur d'électronique de colonne de direction -J527-.
-  Faire sortir le verrou de sûreté -3- du connecteur -2-.
-  Déverrouiller -flèche B- le connecteur -2- et le débrancher du calculateur d'électronique de colonne de direction -J527-.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
  Nota
Lors du branchement des connecteurs, veiller à ne pas tordre les broches et à ce que les fiches s'encliquettent de façon audible.

Composants du commodo : ordre de dépose et de repose
La dépose du commodo complet, y compris le support de base, inclut le désassemblage du commodo et la dépose du boîtier d'antivol de direction. Pour la repose du b ...

Ressort spiral pour sac gonflable/bague de rappel avec bague collectrice -F138- : dépose et repose
  Prudence ! La dépose et la repose des différents composants du commodo doivent toujours être effectuées dans l'or ...
