Revue Technique Automobile Volkswagen Golf 5: Calculateur de lampe à décharge : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteurs à lampe(s) à décharge / Calculateur de lampe à décharge : dépose et repose

  Nota
Le calculateur de lampe à décharge gauche -J343- et le calculateur de lampe à décharge droite -J344- ne sont pas aptes à l'autodiagnostic.
Dépose :
-  Déposer le projecteur → Chapitre.

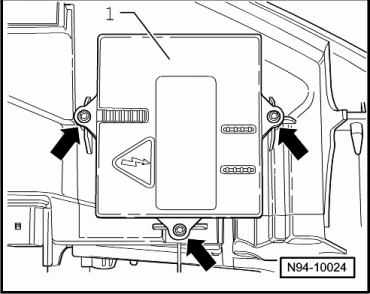

-  Dévisser les vis de fixation -flèches- du calculateur de lampe à décharge-1-.
  Nota
Il n'est pas nécessaire de débrancher les connecteurs lors du retrait du calculateur de lampe à décharge. Le connecteur est solidaire du projecteur et est automatiquement débranché lors du retrait du calculateur de lampe à décharge.
-  Retirer le calculateur de lampe à décharge-1- du projecteur.
Repose :
Prudence !   Prudence !
Lors de la repose du calculateur de lampe à décharge, veiller à positionner correctement le joint. Toute pénétration d'eau risque de détruire le projecteur.
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
-  Contrôler les différentes fonctions du projecteur.
-  Effectuer un réglage de base des projecteurs → Brochure38.
