Revue Technique Automobile Volkswagen Golf 5: Calculateur de sélection d'antenne : dépose et repose
Dépose :
| Avant de débuter les travaux de montage, exécuter les points
suivants : |
| - |
Couper le contact d'allumage, mettre hors circuit tous les
consommateurs électriques, puis retirer la clé de contact. |
| - |
Reculer le siège avant droit au maximum. |
|
|
|
| - |

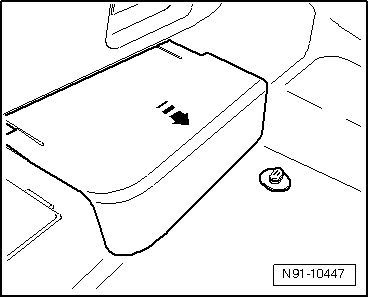

Retirer le cache situé sous le siège en le tirant dans le
-sens de la flèche-. |
|
|
|
| - |

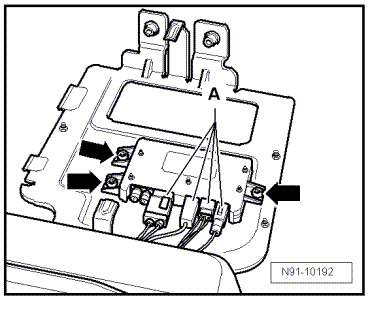

Déverrouiller les connecteurs -A-,
puis les débrancher. |
|
|
|
| - |
Déposer les clips -flèches- et
retirer le calculateur. |
|
|
|
Repose :
La repose s'effectue de façon similaire dans l'ordre inverse !
Sur la Golf berline, le filtre de fréquence pour modulation
d'amplitude (AM) est monté au milieu du hayon.
Sur la Golf Plus, le filtre de fréquenc ...
Nota
L'antenne de pavillon pour véhicules destinés aux USA et au
Canada est disponible dans les versions suivantes : " navigation
seule ", ...
