Dépose

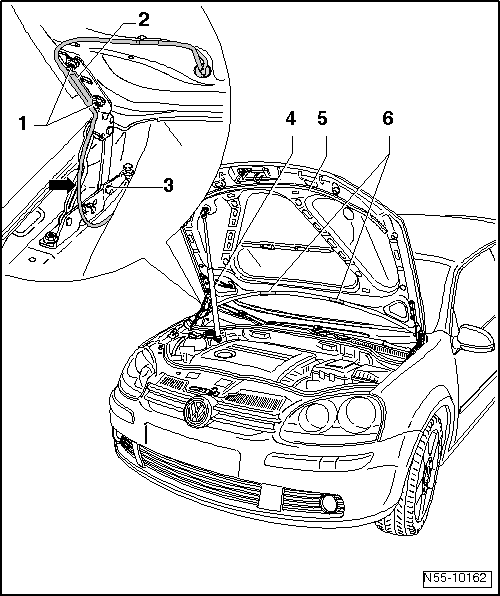

-  Déposer les gicleurs -6- à gauche et à droite → Ã‰quipement électrique; Groupe de rép.92.
-  Déclipser le flexible -2- de la charnière -3- et du capot-moteur -5-.
-  Extraire le flexible -2- de l'ouverture du capot-moteur -5-.
-  Desserrer les écrous six pans -1- à droite et à gauche (ne pas les dévisser).
La dépose ne peut être poursuivie qu'avec l'assistance d'un second opérateur.
-  Démonter le vérin pneumatique -4- du capot-moteur -5- → Chapitre.
-  Dévisser seulement maintenant les écrous six pans -1- et retirer le capot-moteur -5- des charnières -3-.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
-  Couples de serrage de l'écrou six pans pour capot-moteur : 22 Nm
-  Régler le capot-moteur -1- → Chapitre.
-  Agencer le câble -2- en lui faisant décrire un arc de cercle -flèche-. Si le câble est tordu lors de la pose, il se casse.
