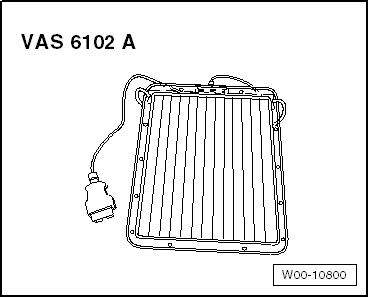

Panneau solaire VAS 6102A
Description générale :
Le panneau solaire -VAS 6102A- soutient le réseau de bord et empêche que la batterie ne se décharge d'elle-même.
Le panneau solaire -VAS 6102A- atteint une tension maximale de 14,3 V et un courant de charge maximal de 255 mA.
Le panneau solaire -VAS 6102A- permet de charger toutes les batteries au plomb ou plomb-gel rechargeables.
Le panneau solaire -VAS 6102A- est branché à la prise de diagnostic du véhicule.
Une DEL verte est intégrée dans le cadre et indique la fonction. Plus la DEL est lumineuse, plus le courant de charge est élevé.
Grâce à l'électronique intégrée, la surcharge de l'accumulateur est exclue.

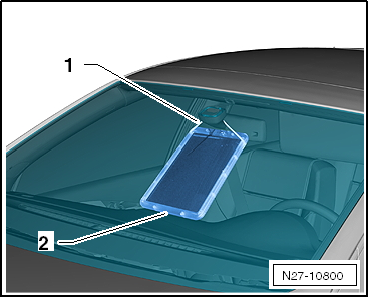

-  Fixer le panneau solaire -VAS 6102A- au rétroviseur intérieur -1-.
-  Poser le dessous sur le tableau de bord -2-.
  Nota
Le panneau solaire -VAS 6102A- ne doit pas reposer entièrement sur le tableau de bord. Seul son bord inférieur doit venir en appui sur le tableau de bord. Si le panneau repose entièrement sur le tableau de bord, cela peut entraîner des décolorations.
-  Resserrer la corde de fixation jusqu'à ce que le panneau solaire -VAS 6102A- soit très proche de la glace.
-  Brancher le panneau solaire -VAS 6102A- à la prise de diagnostic du véhicule. Le raccordement s'effectue comme pour le lecteur de diagnostic du véhicule → Chapitre.
-  Vérifier le bon fonctionnement du panneau solaire -VAS 6102A-. La DEL verte indique la disponibilité du panneau solaire -VAS 6102A-.
