Revue Technique Automobile Volkswagen Golf 5: Contact-démarreur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Contact-démarreur et barillet / Contact-démarreur : dépose et repose

Prudence !   Prudence !
Pour déconnecter et reconnecter la batterie, il faut impérativement respecter la procédure décrite dans le Manuel de Réparation → Chapitre.
Dépose :
-  Déconnecter la batterie → Chapitre.
-  Déposer le revêtement de colonne de direction → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

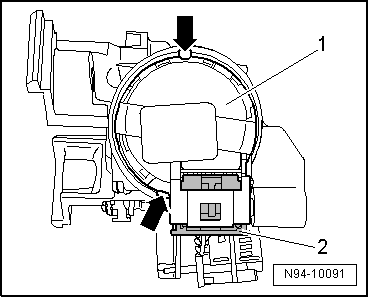

-  Débrancher le connecteur -2- du contact-démarreur -1-.
-  Déverrouiller le contact-démarreur à l'aide d'un petit tournevis -flèches-.
-  Extraire le contact-démarreur -1- du boîtier d'antivol de direction.
Repose :
-  Introduire la clé de contact dans le barillet et la tourner en position " Marche ".

-  Enfoncer le contact-démarreur dans le boîtier d'antivol de direction jusqu'à ce qu'il s'encliquette de façon audible.
  Nota
La clé doit se trouver en position " Marche ".
Positions de la clé de contact dans le barillet :
1 -  Position " Arrêt "
2 -  Position " Marche "
3 -  Position " Lancement "
-  Reposer tous les composants de façon analogue, dans l'ordre inverse de la dépose.
