Revue Technique Automobile Volkswagen Golf 5: Feu arrière : réglage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Feux arrière / Feu arrière : réglage

  Nota
Les véhicules à partir de novembre 2005 sont dotés d'un élément de réglage permettant de régler le jeu par rapport au bouclier de pare-chocs. Sur les véhicules d'avant novembre 2005, ce réglage n'est pas possible.

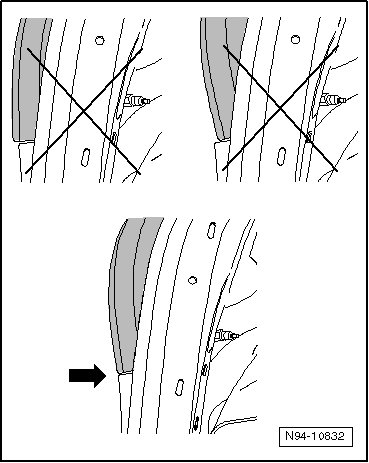

-  Si le feu arrière n'est pas aligné comme sur la figure, il est possible de l'ajuster à l'aide de l'élément de réglage. Un réglage de +/- 2 mm est possible.


-  Pousser le revêtement latéral -1- sur le côté, dans le sens de la -flèche-.

-  Desserrer les écrous de fixation -1- sur le feu arrière situé dans le panneau latéral.

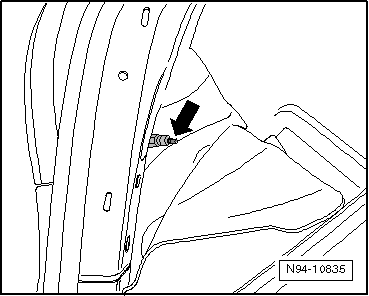

-  Tourner l'élément de réglage -flèche- dans la direction correspondante jusqu'à ce que le feu arrière soit parfaitement aligné par rapport au bouclier de pare-chocs.

-  Serrer les écrous de fixation -1- au couple prescrit → Chapitre.
