Revue Technique Automobile Volkswagen Golf 5: Garniture et rembourrage de dossier de siège avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Rembourrages siège, garnitures / Garnitures et rembourrages de siège avant / Garniture et rembourrage de dossier de siège avant : dépose et repose

  Nota
La dépose et la repose des composants sont décrites pour le siège gauche. La dépose et la repose des composants du siège droit s'effectuent de façon analogue.

Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre
-  Fixer le siège sur le support de réparation pour sièges VAS 6136-.
-  Déposer le revêtement droit de siège avant → Chapitre.
Véhicules avec sièges à réglage manuel
-  Déposer le revêtement du siège gauche → Chapitre.
Véhicules avec sièges à réglage électrique
-  Déposer les revêtements du siège gauche à réglage électrique → Chapitre.
Tous les véhicules
-  Déposer le dossier de siège avant → Chapitre.
-  Monter le dossier sur le support de réparation pour sièges VAS 6136-.

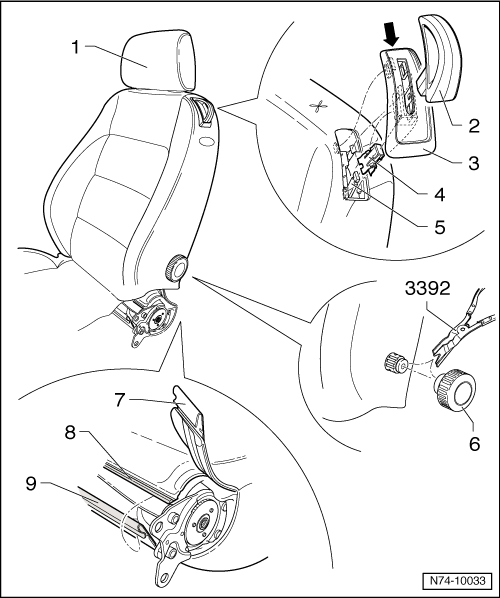

-  Appuyer sur la touche correspondante du guide d'appuie-tête et retirer l'appuie-tête -1- du dossier.
Uniquement sur les véhicules 2 portes
-  Retirer le bouton de commande -2-.
-  Présenter un tournevis dans le sens de la flèche- et retirer l'écran -3- de son logement en faisant levier.
  Nota
Lors de la repose, il faut retirer le ressort de maintien4- du levier -5- et le remplacer.
Uniquement véhicules (Golf 2004 ►) avec réglage manuel en hauteur de l'appui lombaire
-  À l'aide de la pince de démontage -3392-, déposer la molette de réglage -6- du réglage en hauteur de l'appui lombaire.
Tous les véhicules
-  Décrocher, des deux côtés du dossier, le profilé7-.
-  Retirer le profilé -8- de son logement9-.

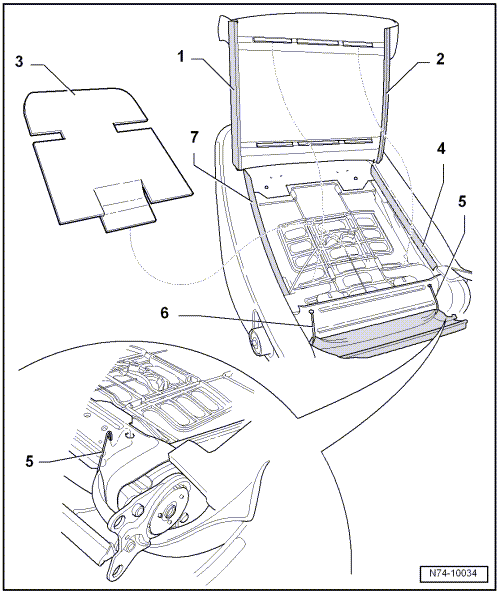

-  Retirer les profilés latéraux -1- et2- de leur logement et rabattre le revers de la garniture vers le haut.
-  Retirer la plaque -3- du dossier.
-  Ouvrir le profilé latéral -4- et décrocher le fil-tendeur -5-.
-  Ouvrir le profilé latéral -7- et décrocher le fil-tendeur -6-.

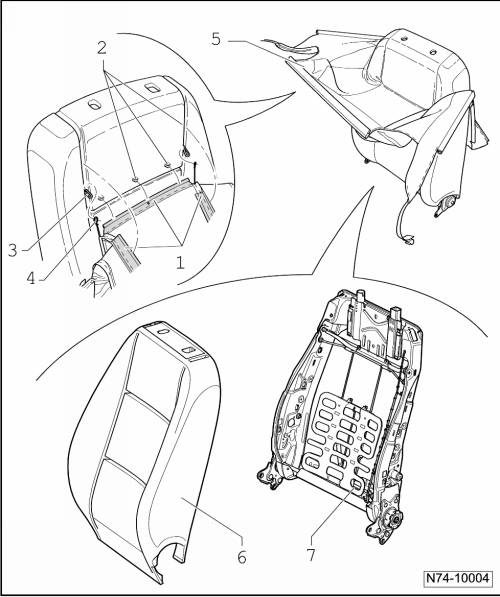

-  Retrousser la garniture -5- vers le haut.
-  À l'aide d'un petit tournevis, déclipser les profilés1- de la garniture des logements2- du rembourrage.
-  Décrocher, des deux côtés, le fil-tendeur -4- du fil de rembourrage -3-.
-  Déposer les guides d'appuie-tête → Chapitre.
-  Retirer la garniture -5- et le rembourrage -6- de l'armature de dossier7-.

Repose
La repose s'effectue dans l'ordre inverse de la dépose.
Uniquement sur les véhicules 2 portes

Afin d'éviter d'endommager la garniture lors du rabattement du dossier de siège avant, s'assurer que les quatre sangles de retenue sont correctement positionnées.

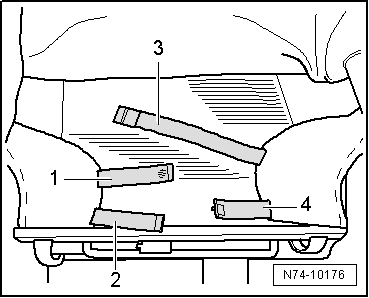

1- sangle de retenue longue, côté tunnel
2- sangle de retenue courte, côté tunnel
3- sangle de retenue longue, côté seuil de porte
4- sangle de retenue courte, côté seuil de porte

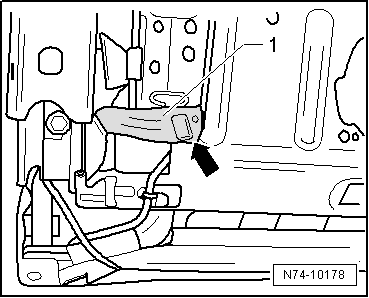

La sangle de retenue longue, côté tunnel, doit être introduite entre le rembourrage et le panneau latéral de la structure de siège, puis elle doit être clipsée de l'intérieur dans le panneau latéral -flèche-.

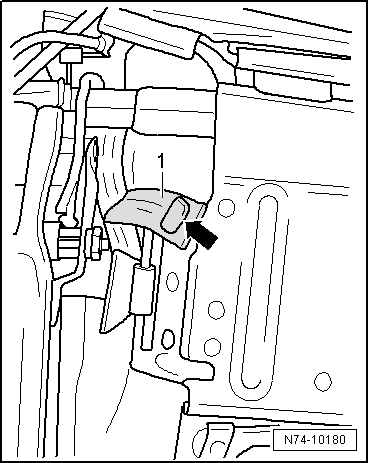

La sangle de retenue courte, côté tunnel1- doit être introduite entre le rembourrage et le panneau latéral puis clipsée latéralement sous le siège dans le cuvelage de siège flèche-.

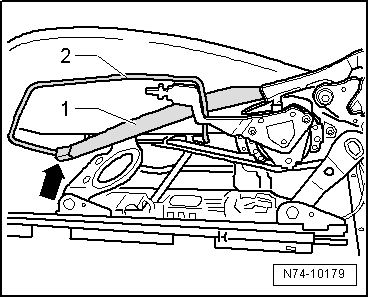

La sangle de retenue longue, côté seuil de porte1- doit être passée le long de la garniture puis accrochée dans la partie avant de l'étrier de l'écran -2--flèche-.

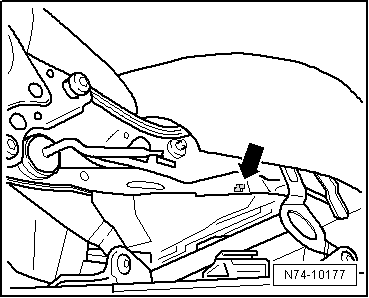

La sangle de retenue courte, côté seuil de porte1- doit être introduite entre le rembourrage et le panneau latéral puis clipsée latéralement sous le siège dans le cuvelage de siège flèche-.

Garniture et rembourrage d'assise de siège baquet avant : dépose et repose
  Nota La dépose et la repose des composants sont décrites pour le siège gauche. La dépose et la repose des composants du siège droit s'effectuent d ...

Garniture et rembourrage de dossier de siège baquet avant : dépose et repose
  Nota La dépose et la repose des composants sont décrites pour le siège gauche. La dépose et la repose des composants du siège droit s'effectuent d ...
