Revue Technique Automobile Volkswagen Golf 5: Lecteur de diagnostic : raccordement - Golf millésime 1998 - 2003

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Systèmes de diagnostic embarqué, de métrologie et d'information / Lecteur de diagnostic : raccordement - Golf millésime 1998 - 2003

-  Serrer le frein à main.
-  Sur les véhicules à boîte automatique, placer le levier sélecteur en position " P " ou " N ".
-  Sur les véhicules à boîte mécanique, mettre le levier de vitesses au point mort.

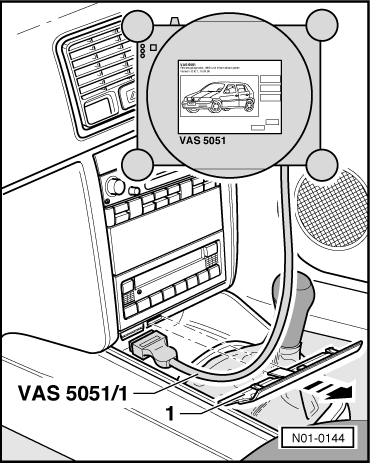

-  Extraire le revêtement -1- dans le sens de la flèche.

-  Le contact d'allumage étant coupé, brancher le lecteur de diagnostic à l'aide du câble de diagnostic sur la prise de diagnostic -flèche- du véhicule.
-  Mettre le contact d'allumage.
-  Désactiver tous les consommateurs électriques.
  Nota
Le branchement de tous les autres systèmes de diagnostic embarqué, de métrologie et d'information ou autres systèmes de diagnostic embarqué et d'information Service, ainsi que les modèles suivants, s'effectue dans l'ordre décrit précédemment.
