 Nota
|
Dépose

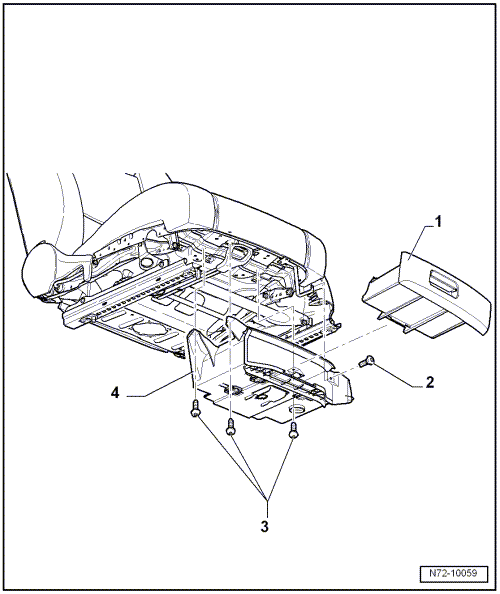

| - | Retirer le tiroir -1- de son logement. |
| - | Déposer le siège avant → Chapitre |
| - | Déposer le revêtement du siège gauche → Chapitre. |
| - | Dévisser la vis -2- (2 Nm). |
| - | Dévisser les trois vis -3- (2 Nm). |
| - | Retirer le logement -4- de l'armature de siège. |
Repose
| La repose s'effectue dans l'ordre inverse de la dépose. |
Coulisseau : dépose et repose (véhicules à 2 portes)
Étrier et levier de réglage de siège avant : dépose et reposePièces du système de refroidissement côté carrosserie, radiateur avec un
seul ventilateur : vue d'ensemble du montage (Golf, Golf Plus)
1 -
Durite supérieure
Fixation sur le radiateur avec une agrafe de retenue.
Contrôler le bon positionnement.
Schéma de branchement des durites
→ Chapitre
2 -
Joint torique
...
Compresseur de climatiseur à entraînement électrique pour système haute
tension
ATTENTION !
Le système haute tension du véhicule hybride est
sous haute tension ! Risques pour la santé chez les
personnes portant des systèmes d'assistance vitale !
...
Montage de la boule amovible du dispositif d'attelage
Fig. 95 Vue d'ensemble : boule amovible du dispositif d'attelage
Fig. 96 Armement de la boule
La boule d`attelage amovible se trouve avec l'outillage de bord sous le
plancher du coffre à bagages.
Capuchon de protection
Boule
Billes de verrouillage
Tige
Molette
C ...
