Revue Technique Automobile Volkswagen Golf 5: Moteur : dépose
 Nota
| Pour la suite de la gamme opératoire, déconnecter la tresse
de masse de la batterie. Pour cette raison, vérifier si
l'autoradio monté est un autoradio codé. Si nécessaire, demander
au préalable le numéro de code antivol. |
| - |
Déposer le carénage sous moteur. |
| - |
Amener le porte-serrure en position de maintenance :
→ Carrosserie - Travaux de montage à l'extérieur; Groupe de
rép.50. |
| Le moteur est déposé en même temps que la boîte de vitesses
par le haut. |
| - |
Le contact d'allumage étant coupé, déconnecter la tresse de
masse de la batterie. |
| - |
Tous les serre-câbles détachés ou coupés lors de la dépose
du moteur doivent être remis en place au même endroit lors de la
repose. |
| - |
Déposer le filtre à air
→ Chapitre. |
| - |
Déposer la batterie et le support de la batterie
→ Équipement électrique; Groupe de rép.27. |
| - |
Ouvrir et refermer le bouchon du vase d'expansion pour
réduire la pression du système de refroidissement. |
| - |
Débrancher/déconnecter tous les câbles électriques de la
boîte de vitesses, de l'alternateur et du démarreur et les
dégager. |
| - |
Débrancher/déconnecter tous les autres câbles électriques
nécessaires du moteur et les dégager. |
ATTENTION !
| La conduite d'alimentation en carburant est sous
pression. Porter des lunettes et des gants de protection
afin d'éviter des blessures et tout contact avec la peau.
Avant de desserrer les raccords de flexibles, enrouler
un chiffon autour du point de raccord. Réduire ensuite
la pression en débranchant prudemment le flexible. |
|
| - |
Débrancher de l'unité de commande de papillon le flexible de
l'électrovanne 1 de réservoir à charbon actif -N80-. |
| - |
Débrancher les conduites d'alimentation et de retour de
carburant -1- et
-2- ainsi que la conduite allant Ã
l'électrovanne 1 de réservoir à charbon actif -N80--3-. |
|
|
|
| Les moteurs portant les lettres-repères BLN, BLP et BLF ne
sont équipés que d'une conduite d'alimentation en carburant (système
d'alimentation sans retour de carburant). |
| - |
Obturer les conduites pour éviter que des impuretés ne
pénètrent dans le système d'alimentation. |
| - |
Tenir compte des règles de propreté
→ Chapitre. |
| - |
Débrancher les flexibles de dépression et d'aération du
moteur. |
| - |
Débrancher la fiche du thermocontacteur et du ventilateur de
liquide de refroidissement. |
| - |
Déposer la face frontale du caisson d'eau
→ Carrosserie - Travaux de montage à l'extérieur; Groupe de
rép.50. |
| - |
Déposer et reposer le calculateur du moteur avec boîtier de
protection (Golf)
→ Chapitre. |
| - |
Déposer et reposer le calculateur du moteur avec boîtier de
protection (Golf Plus)
→ Chapitre. |
|
|
|
| - |
Dévisser les vis de fixation -1-
et déposer la tôle de recouvrement -2-. |
|
|
|
| - |

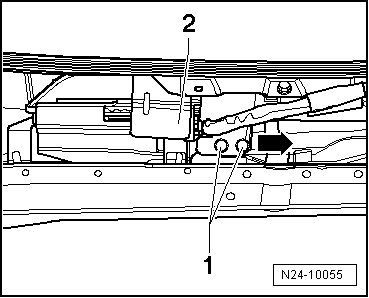

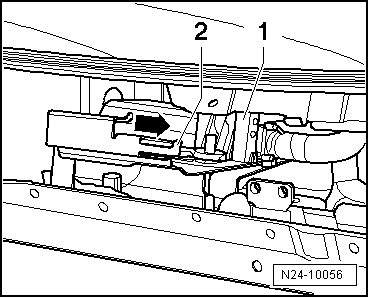

Déverrouiller la fiche avant -1-
du calculateur du moteur et la débrancher. |
| - |
Soulever légèrement le verrouillage
-2- en faisant levier. |
| - |
Extraire ensuite le calculateur du moteur de son support en
le poussant dans le -sens de la flèche-. |
| - |
Déverrouiller maintenant la fiche arrière du calculateur du
moteur et la débrancher. |
|
|
|
| - |
Ouvrir tous les verrouillages du guide-câbles
-flèches-. |
| - |
Retirer le câble du calculateur du moteur. |
| - |
Fixer le câble avec un serre-câbles sur le moteur. |
| - |
Déposer le tuyau d'échappement avant
→ Chapitre. |
|
|
|
| - |

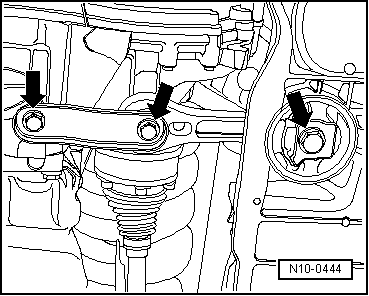

Dévisser le tirant d'antibasculement -flèches-. |
| - |
Dévisser la commande des vitesses de la boîte de vitesses :
→ Boîte mécanique 02T à 5 vitesses; Groupe de rép.34. |
| - |
Déposer le cylindre récepteur de l'embrayage hydraulique :
→ Boîte mécanique 02T à 5 vitesses; Groupe de rép.30. |
Nota
| La pédale d'embrayage ne doit pas être actionnée. |
| - |
Vidanger maintenant le liquide de refroidissement
→ Chapitre. |
| - |
Débrancher les durites du moteur à l'aide de la pince pour
colliers à lame-ressort -VAS 5024A-. |
| Véhicules avec climatiseur |
| - |
Déposer la courroie multipistes
→ Chapitre. |
| - |
Déposer le compresseur de climatiseur :
→ Chauffage, climatiseur; Groupe de rép.87. |
Nota
| Ne pas ouvrir les conduites du climatiseur. |
| - |
Fixer le compresseur de climatiseur sur le porte-serrure. |
| - |
Veiller à ne pas plier les conduites. |
| - |
Tenir compte des remarques et travaux de montage
supplémentaires
→ Chapitre. |
| Suite des opérations pour tous les véhicules |
| - |
Dévisser les demi-arbres de roues droit et gauche de la
boîte de vitesses et les suspendre :
→ Suspension, essieux, direction; Groupe de rép.40. |
| - |
Amener le porte-serrure en position de maintenance :
→ Carrosserie - Travaux de montage à l'extérieur; Groupe de
rép.50. |
|
|
|
| - |

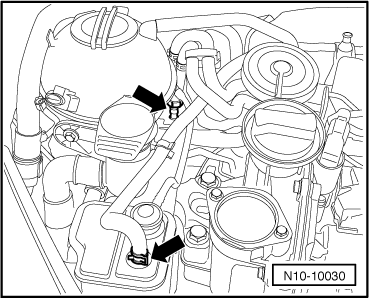

Déposer les flexibles du réservoir à charbon actif
-flèches-. |
|
|
|
| - |

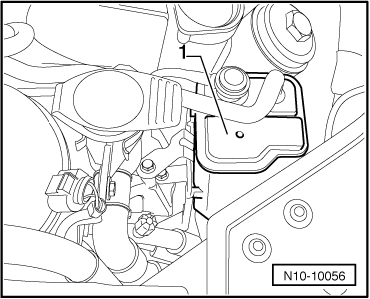

Dégager le réservoir à charbon actif
-1- de son support par le haut. |
|
|
|
| - |

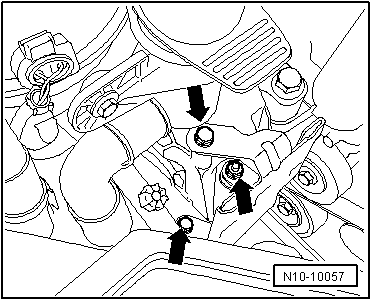

Dévisser le support -flèches-. |
|
|
|
| - |

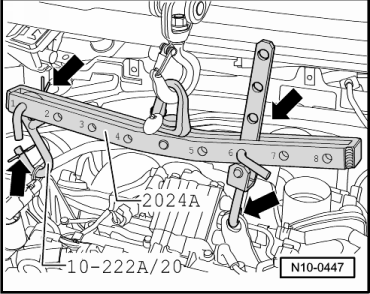

Accrocher comme suit le dispositif de suspension -2024 A- et
le soulever légèrement avec la grue d'atelier. |
Prudence !
| Utiliser des goupilles de sécurité
-flèches- sur les crochets
et les goupilles d'ajustage pour éviter des
endommagements sur le moteur et le véhicule. |
|
|
|
|
| - |

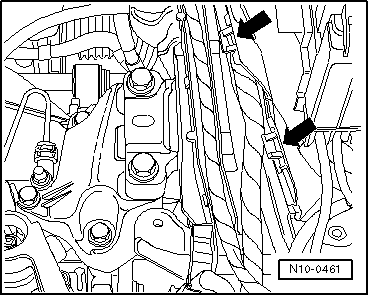

Dévisser l'ensemble moteur-boîte du palier de moteur
-flèches-. |
| - |

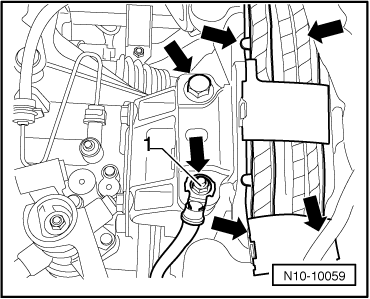

Dévisser le câble -1- du palier
de boîte de vitesses. |
|
|
|
| - |
Dévisser l'ensemble moteur-boîte du palier de boîte de
vitesses -flèches-. |
| - |
Retirer l'ensemble moteur-boîte par le haut. |
Nota
| L'ensemble moteur-boîte doit être guidé avec précaution
lorsqu'il est retiré pour éviter tout endommagement sur la
carrosserie. |
|
|
|
Moteur : fixation sur le pied de montage
| Pour effectuer des travaux de montage, fixer le moteur sur
le support de moteur et de BV -VAS 6095-. |
| - |
Débrider la boîte de vitesses. |
| - |
Fixer le moteur sur le support de moteur et de BV -VAS
6095-. |
|
|
|
Moteur : dépose et repose (Golf et Golf Plus)
Déposer le moteur
→ Chapitre.
Fixer le moteur sur le pied de montage
→ Chap ...
Pour la repose, procéder dans l'ordre inverse de la dépose
en tenant compte des éléments suivants :
Prudence&nbs ...
