Revue Technique Automobile Volkswagen Golf 5: Pédale d'embrayage : dépose et repose sur la Golf

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Embrayage, commande / Commande d'embrayage : remise en état / Pédale d'embrayage : dépose et repose sur la Golf

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

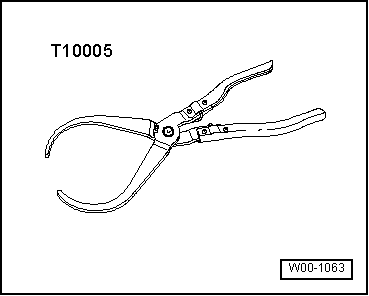

Pince -T10005-

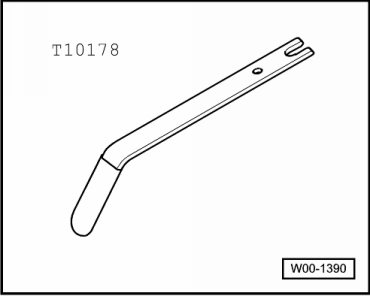

Extracteur -T10178-

Clé dynamométrique -V.A.G 1331-


Dépose

Repousser le siège du conducteur aussi loin que possible vers l'arrière et placer le volant dans la position la plus haute.

-  Déposer l'écran côté conducteur et le cache sous l'écran → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

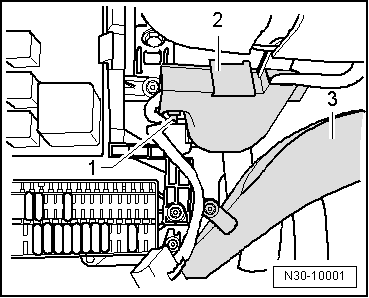

-  Déposer le guide-câbles -2- de la colonne de direction.
-  Déposer le diffuseur au plancher -3-. → Chauffage, climatiseur; Groupe de rép.80

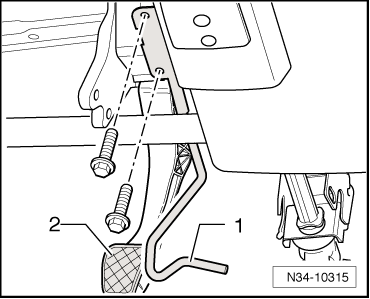

Le renfort anticollision -1- situé devant la pédale d'embrayage -2- est fixé de différentes manières.
Fixation au moyen de deux vis

-  Déposer le renfort anticollision -1- (2 vis).

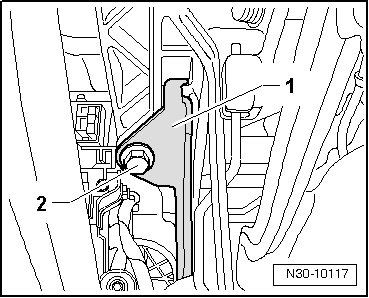

Fixation au moyen d'une vis

-  Déposer le renfort anticollision -1- (1 vis -2-).

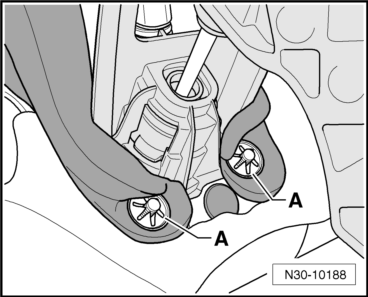

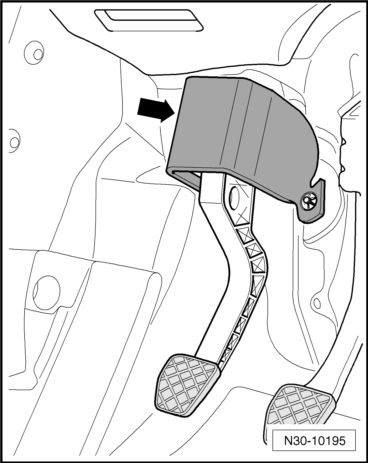

Si le véhicule en est équipé, déposer l'insonorisant -flèche- dans la zone inférieure du palier de fixation et de la pédale d'embrayage.

-  À cet effet, retirer les rondelles de calage -A- de l'insonorisant.
-  Retirer l'insonorisant.

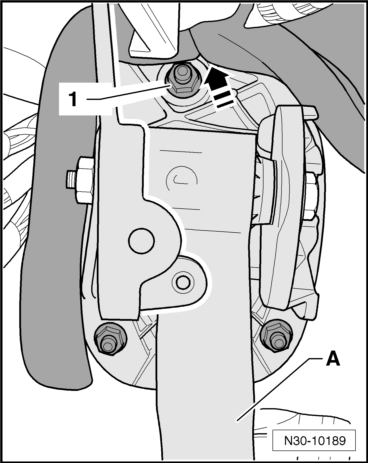

-  Pousser l'insonorisant vers le haut, dans la zone de l'écrou de fixation supérieur -1- au-dessus de la pédale d'embrayage -A- dans le sens de la -flèche-.

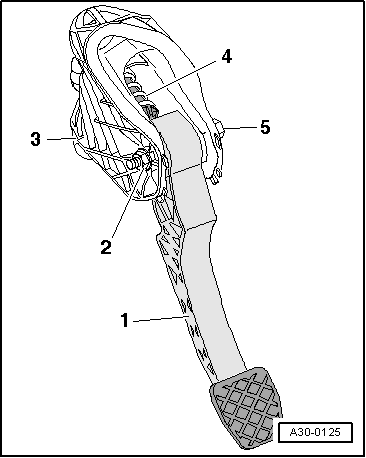

-  Dévisser la pédale d'embrayage -1- du palier de fixation -3- ; à cet effet, dévisser l'écrou -2- et retirer la vis -5-.
-  Faire basculer la pédale d'embrayage légèrement vers l'avant et retirer le ressort d'assistance -4- du palier de fixation.

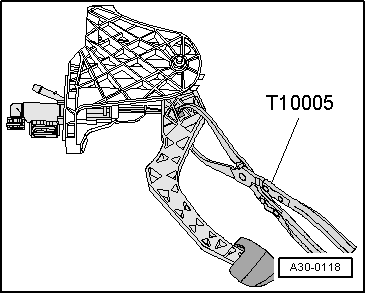

-  Déverrouiller la pédale d'embrayage du cylindre émetteur avec la pince -T10005-.
-  Retirer la pédale d'embrayage.


Repose

La repose s'effectue dans l'ordre inverse de la dépose, en tenant compte de ce qui suit :
  Nota
Remplacer l'écrou autoserreur.

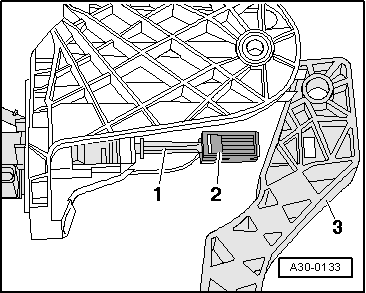

-  Amener le support -2- contre la tige de commande -1- du cylindre émetteur.
-  Pousser le support jusqu'à ce qu'il s'enclenche de manière audible dans l'évidement sur la pédale d'embrayage.

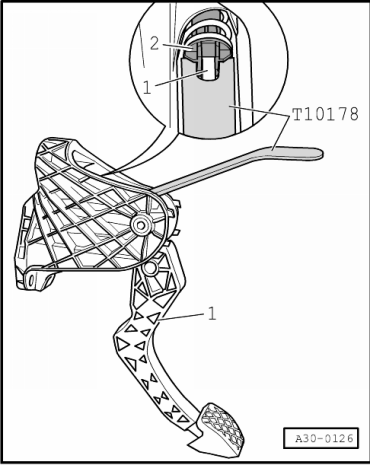

-  Placer le ressort d'assistance depuis le haut dans le palier de fixation tout en maintenant l'extrémité du ressort en position de montage avec l'outil de déverrouillage -T10178-.
-  Mettre en place le pivot de palier de la pédale d'embrayage dans le logement du ressort d'assistance.
-  Appuyer légèrement sur la pédale d'embrayage, faire pénétrer la vis et serrer l'écrou autoserreur à fond.

Sur certains véhicules, l'insonorisant -flèche- se trouve sur le palier de fixation et la pédale d'embrayage.
-  Le remettre de nouveau en position de montage.
Le renfort anticollision -1- situé devant la pédale d'embrayage -2- est fixé de différentes manières.
Fixation au moyen de deux vis

-  Reposer le renfort anticollision -1- et serrer les 2 vis au couple prescrit → Chapitre.
Fixation au moyen d'une vis

-  Reposer le renfort anticollision -1- et serrer la vis -2- au couple prescrit → Chapitre.
-  Reposer l'écran côté conducteur et le cache sous l'écran → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.


Couples de serrage

Composant  Nm
Pédale d'embrayage sur palier de fixation
Remplacer l'écrou autoserreur.
25
Renfort anticollision sur palier de fixation/colonne de direction (fixation au moyen de 2 vis) 10
Renfort anticollision sur palier de fixation/colonne de direction (fixation au moyen d'une vis) 20
Remplacer les vis du renfort anticollision
