Revue Technique Automobile Volkswagen Golf 5: Pédale de frein : désolidarisation du servofrein
| Outillage spécial, contrôleurs,
appareils de mesure et auxiliaires nécessaires |
|
|
|

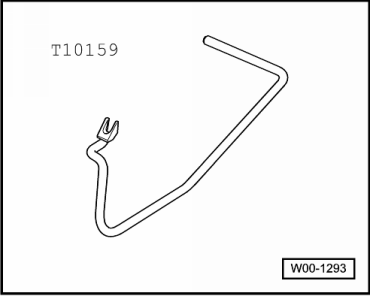

| Outil de déverrouillage -T 10159- |
| - |
Déposer le revêtement côté conducteur
→ Carrosserie - Travaux de montage à l'intérieur; Groupe de
rép.70. |
| Uniquement sur les véhicules dont le contacteur de feux stop
est situé sur le palier de fixation : |
| - |
Débrancher la fiche du contacteur de feux stop. |
| - |

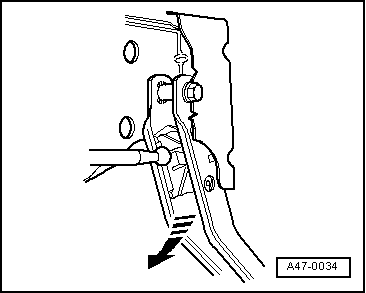

Déposer le contacteur de feux stop en le tournant de 45
vers la gauche. |
| Suite des opérations pour tous les véhicules : |
|
|
|
| - |
Enfoncer la pédale de frein d'abord en direction du
servofrein et la maintenir dans cette position. |
| - |

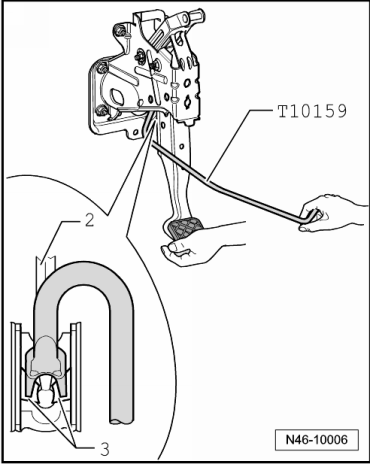

Mettre en place l'outil spécial -T 10159- et le tirer en
direction du siège du conducteur tout en faisant contre-appui
sur la pédale de frein. (La pédale ne doit pas se déplacer vers
l'arrière à ce moment-là .) Les ergots de fixation
-3- du logement sont ainsi extraits
de la rotule de la tige de poussée -2-. |
| Par souci de clarté, la figure représente la
désolidarisation de la pédale de frein du servofrein lorsque le
pédalier est déposé. |
| - |
Tirer conjointement l'outil de déverrouillage -T 10159- et
la pédale de frein en direction du siège du conducteur. (La
pédale de frein est ainsi extraite de la rotule de la tige de
poussée). |
|
|
|
Pédale de frein : clipsage sur le servofrein
| Placer la rotule de la tige de poussée devant le logement et
enfoncer la pédale de frein en direction du servofrein de telle
manière que la rotule s'encliquette de façon audible. |
| La suite de la repose s'effectue dans l'ordre inverse de
celui de la dépose. |
| Uniquement sur les véhicules dont le contacteur de feux stop
est situé sur le palier de fixation : |
| - |
Reposer le contacteur de feux stop
→ Chapitre. |
|
|
|
ATTENTION !
La course de la pédale de frein ne doit pas être
raccourcie par des tapis de sol supplémentaires.
...
Y compris contacteur de pédale de frein -F47-
Sur les véhicules construits à partir de la semaine 45/05,
le contacteur de feux stop se trouve sur ...
Pédale de frein : vue d'ensemble du montage
Contacteur de feux stop- F- jusqu'à la semaine 45/05 : dépose et repose
