Ce sont toujours les données figurant dans les papiers officiels du véhicule qui foni foi.Toutes les indications contenues dans la présente brochure s'appliquent au modelé de base. L'étiquette d'identification du véhicule dans le Plan d'entretien ainsi que les papiers officiels du véhicule indiquent de quel moteur celui-ci est équipé.
Les valeurs indiquées peuvent être différentes si voue véhicule comporte des options ou correspond à un autre niveau d'équipement ou s'il s'agit d'un véhicule spécial.
Les poids totaux roulant autorisés indiqués ne sont valables qu'à des altitudes n'excédant pas 1000 m au-dessus du niveau de la mer. Le poids total roulant maximal aitorisé doit ètre- réduit d'env. 10% par tranche de 1000 m supplémentaire.

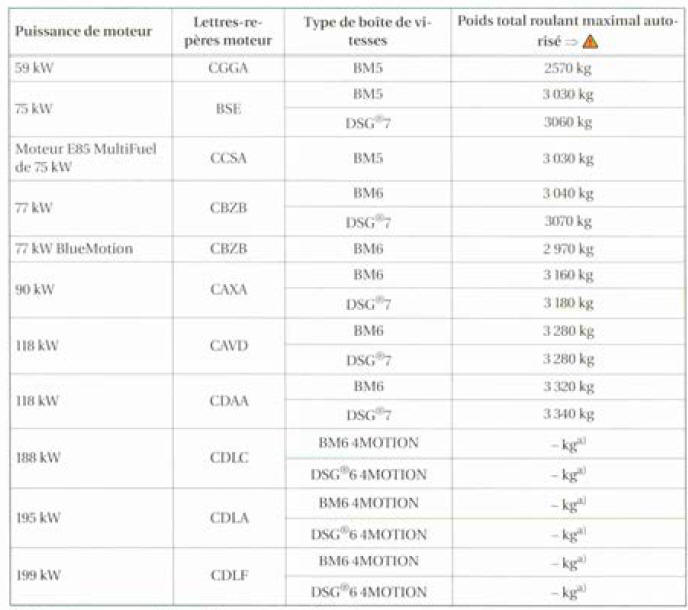

Moteurs à essence

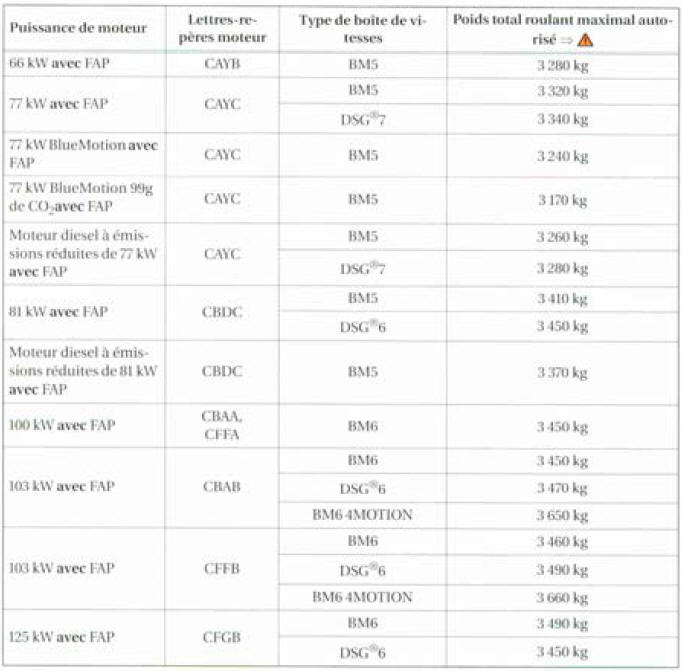

Moteurs diesel

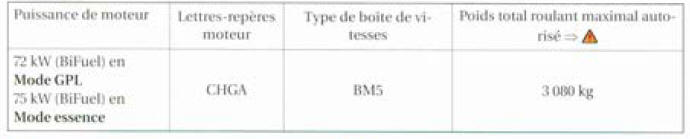

Moteur GPL
Avertissement
Si le poids tracté maximal indiqué est dépassé,des accidents peuvent avoir lieu.
Poids troctés maximum autorisésPlafonniers et lampes de lecture
