Projecteur GT, GTI avec lave-projecteur et R32 : dépose et repose

  Nota
Il n'est pas nécessaire de déconnecter la tresse de masse de la batterie.
Les figures représentent les opérations de dépose et repose du projecteur gauche.
Si un projecteur a été déposé, il faut toujours le régler après l'avoir reposé → Brochure38.
Lorsqu'un projecteur à lampes à décharge est déposé, il faut toujours effectuer un réglage de base des projecteurs après la repose → Brochure38.
Repose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le bouclier de pare-chocs avant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.

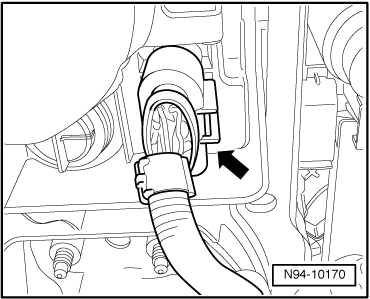

-  Déverrouiller et débrancher le connecteur multibroche -flèche- situé au dos du projecteur.

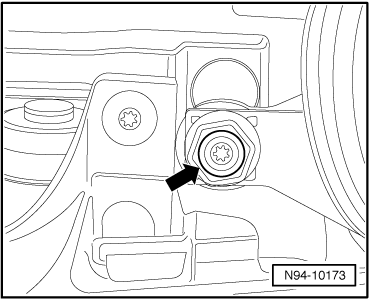

-  Dévisser la vis de fixation -flèche- située sur la face intérieure du projecteur.

-  Dévisser la vis de fixation -flèche- située sur la partie inférieure du projecteur.

-  Dévisser la vis de fixation -flèche- située sur la partie supérieure du projecteur.
-  Retirer le projecteur de la découpe aménagée dans la carrosserie.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
-  Serrer les vis de fixation sur le projecteur au couple de serrage prescrit → Chapitre.
-  Contrôler si le projecteur est monté dans une position telle que les jeux par rapport à la carrosserie sont réguliers.
Si l'on constate que le projecteur présente des jeux irréguliers par rapport à la carrosserie, il faut corriger sa position de montage → Chapitre.
-  Contrôler les différentes fonctions du projecteur.
  Nota
Si un projecteur a été déposé, il faut toujours le régler après l'avoir reposé.
-  Contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.


Projecteur GT, GTI sans lave-projecteur : dépose et repose

  Nota
Il n'est pas nécessaire de déposer le bouclier de pare-chocs ni de déconnecter la tresse de masse de la batterie.
Les figures représentent les opérations de dépose et repose du projecteur gauche.
Si un projecteur a été déposé, il faut toujours le régler après l'avoir reposé → Brochure38.
Lorsqu'un projecteur à lampes à décharge est déposé, il faut toujours effectuer un réglage de base des projecteurs après la repose → Brochure38.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer la grille de calandre avant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.
-  Déposer la baguette de protection située sous le projecteur → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.
-  Déposer la grille d'aération → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.

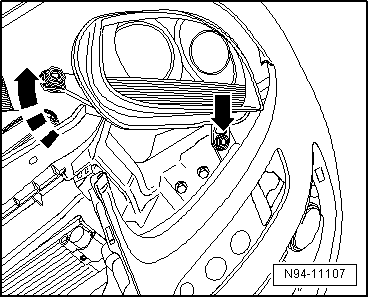

-  Déverrouiller et débrancher le connecteur multibroche -flèche- situé au dos du projecteur.

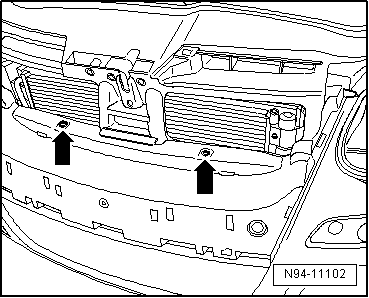

-  Dévisser les vis supérieures -flèches- du bouclier de pare-chocs.

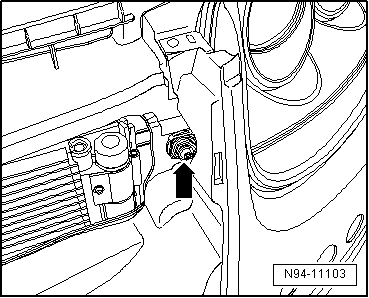

-  Dévisser la vis de fixation -flèche- située sur la face intérieure du projecteur.

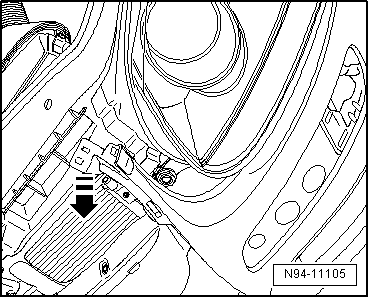

-  Dévisser la vis de fixation inférieure -flèche- situés derrière la baguette de protection.

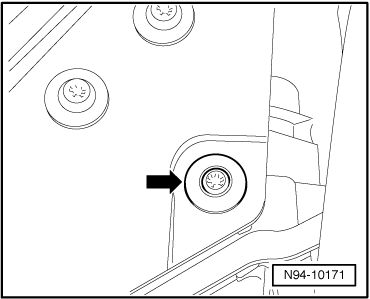

-  Dévisser la vis de fixation -flèche- située sur la partie supérieure du projecteur.
Prudence !   Prudence !
Protéger la partie supérieure du pare-chocs afin d'éviter tout risque d'endommagement !
Lors de travaux sur des pièces rapportées de la carrosserie en matière plastique, ne pas oublier qu'une déformation mécanique excessive (par ex. en raison de pliures) est susceptible d'entraîner des déformations définitives, la formation de fissures ainsi que des endommagements de la peinture.
Avant de plier des pièces en plastique, s'assurer que les composants se trouvent à température ambiante environ (env. 15 à 20). Les basses températures rendent le matériau fragile et peuvent provoquer la formation de fissures ainsi que des endommagements de la peinture en cas de déformation du composant.

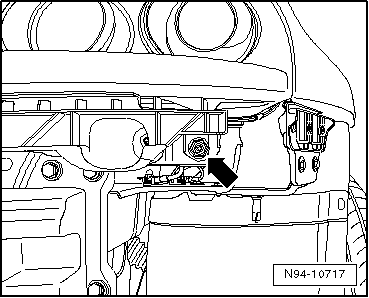

-  Tirer vers l'avant la pointe du bouclier de pare-chocs -flèche- à la partie intérieure du projecteur jusqu'à ce que le point de fixation intérieur du projecteur puisse être guidé le long du bouclier de pare-chocs.

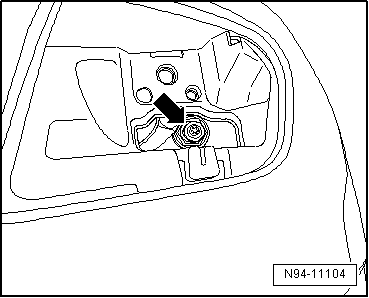

-  Tourner le projecteur vers l'avant jusqu'à ce que le capuchon intérieur -flèche- puisse être guidé le long du porte-serrure.

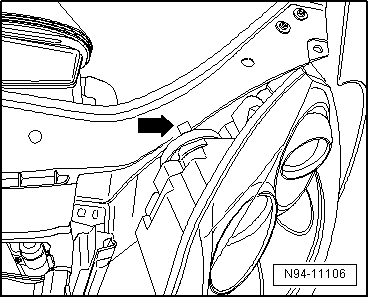

-  Basculer avec précaution vers le haut le projecteur dans la découpe de carrosserie jusqu'à ce que la languette de fixation inférieure passe le long du bouclier de pare-chocs et l'extraire de la découpe de carrosserie.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
-  Serrer les vis de fixation sur le projecteur au couple de serrage prescrit → Chapitre.
-  Contrôler si le projecteur est monté dans une position telle que les jeux par rapport à la carrosserie sont réguliers.
Si l'on constate que le projecteur présente des jeux irréguliers par rapport à la carrosserie, il faut corriger sa position de montage → Chapitre.
-  Contrôler les différentes fonctions du projecteur.
  Nota
Si un projecteur a été déposé, il faut toujours le régler après l'avoir reposé.
-  Contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.
