Revue Technique Automobile Volkswagen Golf 5: Projecteurs : adaptation pour le changement de côté de circulation
| Pour éviter l'éblouissement provoqué par des feux de
croisement asymétriques, les deux projecteurs doivent être
adaptés au sens de circulation prescrit dans le pays où le
véhicule est utilisé. |
 Nota
| Avant de procéder à des travaux sur les projecteurs à lampes
à décharge, il faut toujours les éteindre et retirer la clé de
contact. |
| La transformation des projecteurs s'effectue de façon
identique sur les deux projecteurs et la description suivante
concerne le projecteur gauche. |
| - |
Déposer le projecteur
→ Chapitre. |
|
|
|
| - |
Tourner le cache -1- dans le
sens de la -flèche- et le retirer. |
ATTENTION !
| Dans le bulbe de verre de la lampe à décharge, la
pression peut aller de 7 bars (Ã froid) Ã 100 bars (Ã
chaud). Lorsque le bulbe de verre est chaud, sa
température peut atteindre jusqu'à 700 C. Le réflecteur
atteint des températures équivalentes. |
| Il y a risque de brûlures. |
| Laisser refroidir le projecteur suffisamment
longtemps. |
|
|
|
|
| - |

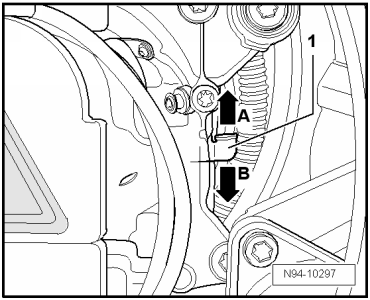

Pousser le levier de réglage -1-
dans la position souhaitée -A- ou
-B-. |
| Levier de réglage -1- vers le
haut = circulation à gauche -A- |
| Levier de réglage -1- vers le
bas = circulation à droite -B- |
Prudence !
| Veiller à positionner correctement le capuchon lors
de sa repose. Toute pénétration d'eau risque de détruire
le projecteur. |
|
| - |
Fermer le boîtier de projecteur par le cache et resserrer ce
dernier. |
| - |
Reposer le projecteur
→ Chapitre. |
| - |
Contrôler les différentes fonctions du projecteur. |
| - |
Contrôler le réglage des projecteurs et régler les
projecteurs si nécessaire
→ Brochure38. |
|
|
|
Projecteurs : réglage
Régler les projecteurs avec lampes à décharge
→ Brochure38.
Dépose :
-
Couper le contact d'allumage, désactiver tous les
consommateurs électriques, puis retirer la clé de contact.
...
Vue d'ensemble du montage
Projecteurs à ampoule halogène : vue d'ensemble du montage
→ Chapitre
Projecteur à lampes à décharge ...
