Revue Technique Automobile Volkswagen Golf 5: Revêtement de hayon : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtement inférieur de hayon (Golf 2004 â–º) / Revêtement de hayon : dépose et repose

Dépose

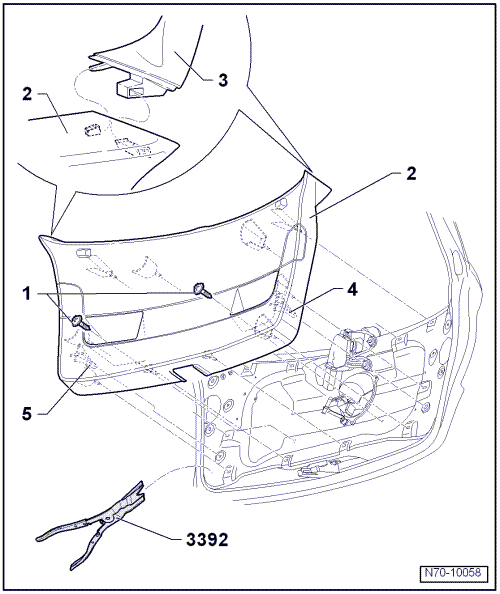

-  Dévisser les deux vis -1- (2 Nm) des poignées concaves.
-  À l'aide de la pince de démontage -3392-, détacher le revêtement des logements situés dans le hayon. Commencer par le bord inférieur du hayon.
-  Détacher, des deux côtés, le revêtement de hayon -2- du revêtement de cadre de glace -3-.
-  Retirer, au niveau des ergots de centrage -4- et -5-, le revêtement des logements situés dans le hayon.

Repose

Repose

  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant le montage, vérifier que les agrafes de fixation ne sont pas endommagées et les remplacer si nécessaire.
