Revue Technique Automobile Volkswagen Golf 5: Soupape de recyclage des gaz N18 : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Echappement / Système de recyclage des gaz / Soupape de recyclage des gaz N18 : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

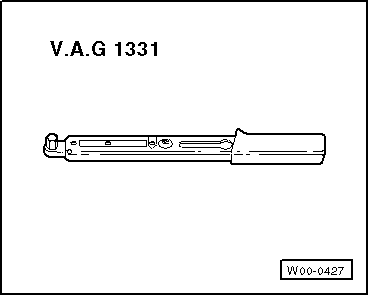

Clé dynamométrique (5 à 50 Nm) -V.A.G. 1331-
Dépose
-  Vérifier d'abord si un autoradio codé est monté. Si tel est le cas, demander le numéro de code antivol.
-  Le contact d'allumage étant coupé, déconnecter la tresse de masse de la batterie.
-  Déposer le filtre à air → Chapitre.
-  Déposer la batterie et le support de la batterie.

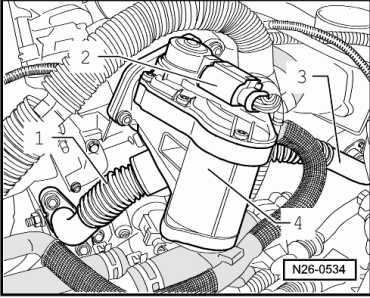

-  Déposer les tuyaux de raccord -1- et -3-.

-  Retirer le tuyau de raccord -3- de la tubulure d'admission en le basculant vers le haut.
-  Débrancher la fiche -2-.
-  Dévisser la soupape de recyclage des gaz -N18--4- du carter d'arbre à cames et la placer de côté, les durites étant branchées.
  Nota
Lorsque la soupape de recyclage des gaz -N18- doit être déposée en entier, il faut auparavant étrangler et débrancher les durites.
Repose
Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte des éléments suivants :
Remplacer les joints et la bague-joint dans la tubulure d'admission.
Tenir compte de la position de montage du joint sur la culasse → fig..
Visser les tuyaux de raccord sans contrainte. Visser toutes les vis à la main avant de les serrer.
Couples de serrage → Chapitre.

Système de recyclage des gaz : vue d'ensemble du montage
1 -  Culasse 2 -  Carter d'arbre à cames 3 -  Fiche Noire, à 6 raccords 4 -  ...
