Revue Technique Automobile Volkswagen Golf 5: Support de base de commodo : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Commodo / Support de base de commodo : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Perceuse à renvoi d'angle
Prudence !   Prudence !
La dépose et la repose des différents composants du commodo doivent toujours être effectuées dans l'ordre prescrit → Chapitre.
  Nota

Pour pouvoir procéder à la dépose du support de base de commodo -2-, il faut percer les vis de rupture du boîtier d'antivol de direction. Pour la repose ultérieure, il est nécessaire d'utiliser des vis de rupture neuves -1- → Catalogue de pièces de rechange (ETKA).
Prudence !   Prudence !
Avant de percer les vis de rupture, veiller impérativement à déposer au préalable tous les composants fixés sur le support de base.
Le perçage entraîne la formation de copeaux qui peuvent tomber dans les composants adjacents et les endommager ou entraîner des dysfonctionnements !
Lors de la dépose des composants du commodo, respecter l'ordre prescrit → Chapitre.
Prudence !   Prudence !
Pour déconnecter et reconnecter la batterie, il faut impérativement respecter la procédure décrite dans le Manuel de Réparation → Chapitre.
Dépose :
Déconnecter la batterie → Chapitre.
Déposer dans l'ordre prescrit tous les composants fixés sur le support de base → Chapitre.
Une fois que les composants fixés sur le support de base ont été déposés, le support de base peut également être déposé :

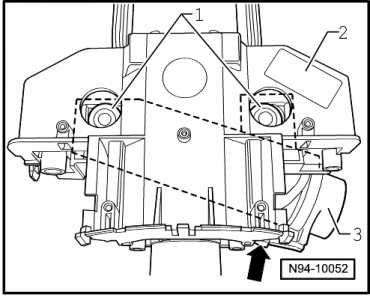

Percer les vis de fixation -1- du boîtier d'antivol de direction -3-.
  Nota
Vis M8 -1-, diamètre de l'avant-trou 6,8 mm.
Retirer le boîtier d'antivol de direction et le support de base de commodo -2- de la colonne de direction par l'arrière.
Retirer le boîtier d'antivol de direction du support de base de commodo.

Repose :
Placer le boîtier d'antivol de direction dans le support de base du commodo.
Enfiler le support de base de commodo -2- aussi loin que possible sur la colonne de direction.
Brancher le connecteur -flèche- sur la bobine de lecture -3-.
Visser le boîtier d'antivol de direction sur la colonne de direction avec des vis de rupture neuves -1-.
Serrer les vis de rupture neuves -1- jusqu'à ce que les têtes de vis se rompent.
Reposer tous les composants du commodo de façon analogue, dans l'ordre inverse de la dépose.


Calculateur d'électronique de colonne de direction -J527-

Déposer et reposer le calculateur d'électronique de colonne de direction -J527- → Chapitre.

Calculateur d'électronique de colonne de direction -J527- : codage

Coder le calculateur d'électronique de colonne de direction -J527- → Lecteur de diagnostic.

Calculateur d'électronique de colonne de direction -J527- : diagnostic des actionneurs

Calculateur d'électronique de colonne de direction -J527- : diagnostic des actionneurs → Lecteur de diagnostic.

Capteur d'angle de braquage -G85-

Déposer et reposer le capteur d'angle de braquage -G85- → Chapitre.

Capteur d'angle de braquage -G85- : réglage de base

Capteur d'angle de braquage -G85- : réglage de base → Lecteur de diagnostic.
