Notice d'utilisation Volkswagen Golf Plus: Synoptique du coté conducteur

Notice d'utilisation Volkswagen Golf Plus / Vue d'ensemble du véhicule / Habitacle / Synoptique du coté conducteur

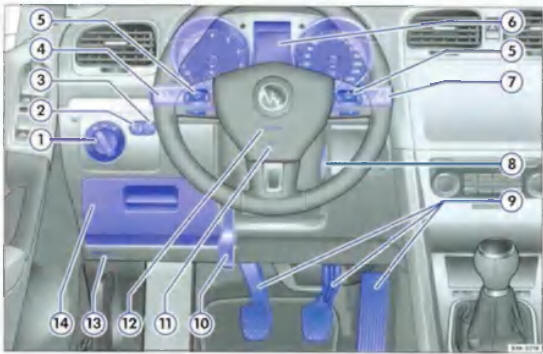

Fig. 2 Synoptique du côté conducteur (vehicules à direction à gouche).

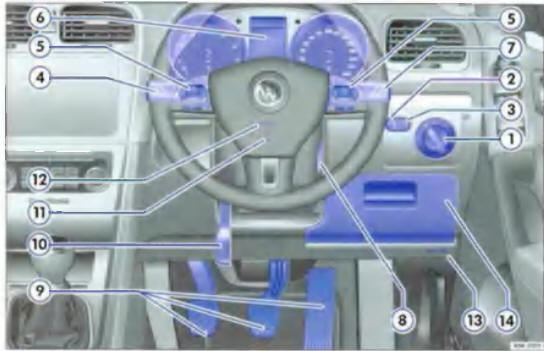

Fig. 3 Synoptique du côté conducteur  (vehicules à direction à droite).

Légende concernant la. fig. 2 et la. fig. 3 :

Diffuseur d'air Protection volumétrique
Protection volumétrique

  1.  Commande d'éclairage
  1. Rhéostat d'éclairage des cadrans et des commandes Molette de réglage du site des projecteurs
  2. Molette de réglage du site des projecteurs Levier de
  3. Levier de
  1. Éléments de commande du volant multifonction :
  1. Combiné d'instruments :
  1.  Levier d'essuie-glace et de lave-glace
  1. Contact-démarreur ou bouton de démarrage (Système sans clé de fermeture et de dénuriage KESSY)
  2.  Pédales
  3.  Levier de réglage de la colonne de direction
  4.  Avertisseur sonore (fonctionne seulement lorsque le contact d'allumage est mis).
  5. Sac gonflable frontal du côté du conducteur
  6. Sac gonflable de genoux
  7. Rangement
