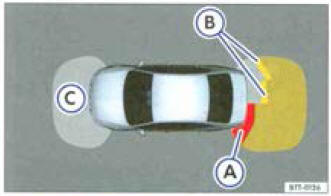

Fig. 136 Affichage sur l'écran do l'OPS : (A) obstacle repéré dans la zone de
Fig. 136 Affichage sur l'écran do l'OPS : (A) obstacle repéré dans la zone de collision. (B) Obstacle repéré dans le segment. ( C ) Zone balayée à l'avant do véhicule.

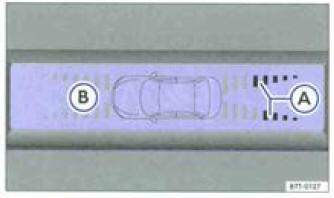

Fig. 137 Affichage sur l'écran de l'OPS : A obstacle repèrè dans le segment, ( B
Fig. 137 Affichage sur l'écran de l'OPS : A obstacle repèrè dans le segment, ( B ) Zone balayee à l'avant du véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité à la et tenez-en compte.

Le système optique d'aide au stationnement est un complément du système d'aide au stationnement mais aussi de l'assistant aux maneouvres de stationnement

La zone balayée par les capteurs à l'avant et à l'arrière de votre véhicule est indiquée sut l'écran de l'autoradio ou du du système intégré de navigation de première monte. La position d'éventuels obstacles par rapport au véhicule est affichée

Fonction

Mesure à prendre

Mise en marche de l'afficheur Activation du système d'aide au stationnement ou de l'assistant aux manoeuvres de stationnement. Activation automatique de l'OPS
Désactivation manuelle de l'affichage Appuyez sur une touche de mode de l'autoradio ou du système intégré de navigation de première monteou sur la touche de fonction de l'écran uo de l'écran
Désactivation automatique de l'affichage Avancer à une vitesse supérieure à 10-15 km/h.

Sut les véhicules dotés d'une caméra de recul, engagez la inarche arrière. L'affichage retourne à l'imago de la caméra.

Zones balayées

La zone, dans laquelle sont repérés les obstacles à l'avant du véhicule s'étend à une distance d'environ 120 cm vers l'avant d'environ 60cm vers les cotes fig. 136 (C) et fig. 137 (B). La zone balayée à l'arrière du véhicule atteint une distance de 160 cm vers l'airièreet de 60 cm vers les côtés.

Affichage à l'écran

Le graphique qui s'affiche représente les zones surveillés dans plusieurs segments. Plus le véhicule se rapproche d'un obstacle, plus le segment s'approche du véhicale représenté  fig. 136 (B) et  fig. 137 (A). La zone de collision est atteinte au plus tard lorsque l'avant-dernier segment apparaît.

Arrêtez de rouler !

Distance du véhicule par rapport à l'obstacle

signal sonore

Sur l'afficheur couleur : couleur du segment en cas d'obstacle délecté

à l'avant : environ 31 - 120 cm
ou
à l'avant : environ 31 - 160 cm
Signal acoustique intermittent jaune
environ 0 - 30 cm à l'avant ou à l'arrière Signal acoustique permanent rouge

Lors de la traction d'une remorque

Un graphique correspondant s'affiche sur l'écran des véhicules équipés d'un dispositif d'attelage de première monte et d'une remorque raccordée électriquement. Les valeurs de distance derrière le véhicule ne sont pas affichées.

Avertissement

Ne laissez pas les images apparaissant à l'écran détourner votre attention de la circulation
