Nota| Le transmetteur d'assiette est livré comme pièce de rechange seulement sous forme d'ensemble complet comprenant la biellette de barre stabilisatrice et deux tôles de fixation supérieure et inférieure. |
| Le remplacement s'effectue le berceau étant posé → Anker. |
| Calculateur de réglage du site des projecteurs -J431- |

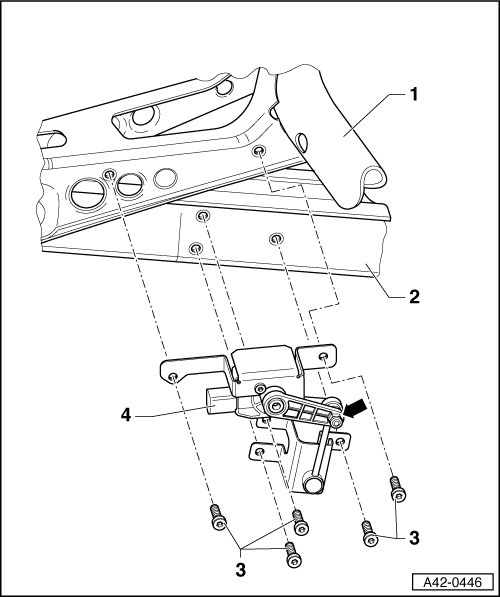

| 1 - | Berceau |
| 2 - | Bras transversal inférieur |
| 3 - | Vis |
| 5 Nm |
| 4 - | Transmetteur d'assiette arrière gauche -G76- |
| Ensemble complet avec pièces rapportées |
| Le levier -flèche- doit être orienté vers l'extérieur du véhicule. |
| Remplacer dans le véhicule → Anker. |
| Appariement → Catalogue électronique de pièces de rechange " ETKA " |
| Après le remplacement, effectuer un réglage de base des projecteurs. |
| Effectuer un réglage de base des projecteurs avec le → Lecteur de diagnostic. |
