Revue Technique Automobile Volkswagen Golf 5: Vanne de régulation du compresseur de climatiseur -N280

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Contacteurs et transmetteurs du circuit frigorifique et raccords correspondants / Vanne de régulation du compresseur de climatiseur -N280

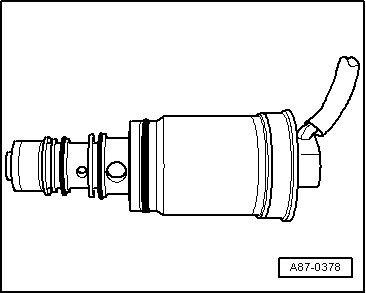

La vanne de régulation est intégrée au compresseur de climatiseur. Elle est pilotée par l'unité de commande et d'affichage pour climatiseur, Climatronic -E87- ou le calculateur de Climatronic -J255-. La vanne de régulation influe sur la pression côté basse pression et régule ainsi la température dans l'évaporateur.
  Nota
La vanne de régulation du compresseur de climatiseur -N280- fait partie intégrante du compresseur de climatiseur et ne peut pas être remplacée individuellement.

Transmetteur de pression et de température du fluide frigorigène -G395
  ATTENTION ! Il y a risque de gelure. Du fluide frigorigène s'échappe si le circuit ...

Composants électriques n'étant pas montés sur le circuit frigorifique
...
