Revue Technique Automobile Volkswagen Golf 5: Bras de suspension avec palier de fixation : dépose et repose (du côté droit sur les véhicules à moteur 6 cylindres)

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Berceau, barre stabilisatrice, bras de suspension / Bras de suspension avec palier de fixation : dépose et repose (du côté droit sur les véhicules à moteur 6 cylindres)

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1332-

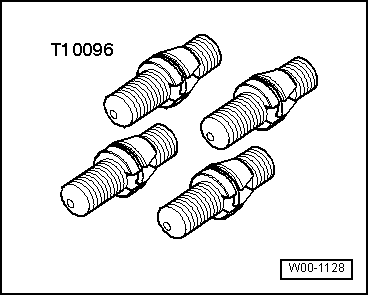

Dispositif de fixation -T10096-
Dépose
-  Déposer la roue.
-  Déposer l'insonorisant inférieur → Groupe de rép.50.

-  Dévisser les écrous -flèches-.
-  Extraire le bras de suspension de la rotule d'essieu.

-  Desserrer la vis -10-.
-  Immobiliser le berceau → Chapitre.
-  Déposer les biellettes de la barre stabilisatrice.
-  Dévisser maintenant les vis des composants suivants :
le mécanisme de direction -3- et -6-
et le berceau -4- et -5-.
-  Abaisser le berceau jusqu'à ce qu'il soit possible de dévisser entièrement la vis -10-.

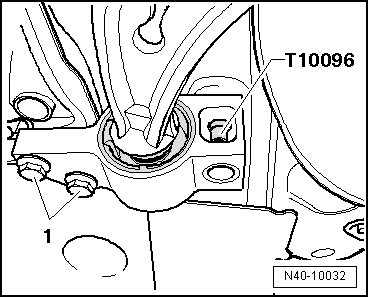

-  Dévisser les vis -1- et retirer le bras de suspension en même temps que la console.
Repose
-  Engager le bras de suspension avec le palier de fixation dans le berceau.

-  Mettre en place les repères -7- et -10-, mais ne pas encore les serrer.
-  Soulever le berceau pour lui faire reprendre sa position initiale.
-  Remplacer les arrêtoirs -T10096- aux repères -1-, -8-, -9- et -18- par des vis neuves et serrer ces dernières au couple prescrit.
-  Visser les vis -4- et -5- et les serrer.
-  Serrer les vis -7-.

-  Serrer le bras de suspension sur la rotule d'essieu -flèches-.

-  Visser le bras de suspension sur la console en position de poids à vide -10-.
-  Monter les biellettes sur la barre stabilisatrice.
-  Reposer l'insonorisant inférieur → Groupe de rép.50.
-  Reposer la roue et la serrer → Chapitre.

Couples de serrage
Composant Couple de serrage
Berceau sur carrosserie
‎Utiliser des vis neuves.
70 Nm + 90
Console sur carrosserie
‎Utiliser des vis neuves.
70 Nm + 90
Palier de fixation sur carrosserie
‎Utiliser des vis neuves.
70 Nm + 90
Berceau sur console
‎Utiliser des vis neuves.
70 Nm + 90
Rotule d'essieu sur bras de suspension en acier moulé
Utiliser des écrous neufs.
Ne serrer qu'en position de poids à vide → Chapitre.
60 Nm
Rotule d'essieu sur bras de suspension en tôle d'acier ou en aluminium forgé
Utiliser des écrous neufs.
Ne serrer qu'en position de poids à vide → Chapitre.
100 Nm
Barre stabilisatrice sur biellette de barre stabilisatrice
Utiliser un écrou neuf
Faire contre-appui sur le multipans creux de la queue de rotule.
20 Nm + 90
Bras de suspension sur console
Utiliser une vis neuve.
Serrer la vis lorsque le véhicule est en position de poids à vide.
70 Nm + 180
Mécanisme de direction sur berceau
‎Utiliser des vis neuves.
Remplacer systématiquement le collier du mécanisme de direction de génération I et II.
50 Nm + 90
Support de système d'échappement sur berceau → Moteur; Groupe de rép.26
