Description générale :
ATTENTION !   ATTENTION !
Risque de blessures ! Respecter les mises en garde et directives de sécurité → Chapitre !
En cas d'utilisation du contrôleur de batterie avec imprimante -VAS 6161-, il n'est pas nécessaire de déconnecter ou de déposer la batterie.
Le contrôleur de batterie avec imprimante -VAS 6161- ne sollicite plus la batterie. Il fonctionne selon le principe de la mesure dynamique de la conductance électrique.
Tous les types de batteries sont disponibles dans le contrôleur.
Les données peuvent être enregistrées sur une carte SD.
Le contrôleur de batterie avec imprimante -VAS 6161- est prêt à effectuer les mises à jour via une interface ou une carte SD afin que toutes les données des batteries de Volkswagen soient toujours actuelles.
Le détecteur de température intégré augmente la qualité des mesures.
Un scanner 2D permettant de saisir directement les données du code 2D de la batterie est disponible en option.
  Nota
Tenir compte de la → Notice d'utilisation du contrôleur de batterie avec imprimanteVAS 6161.

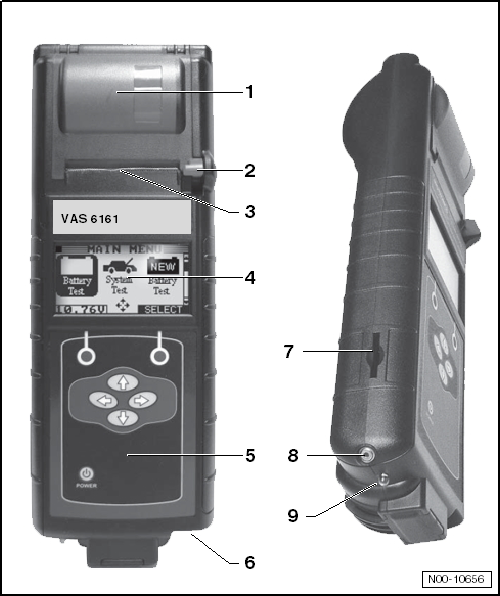

Contrôleur de batterie avec imprimante -VAS 6161- : description de l'appareil

1 -  Imprimante intégrée
2 -  Levier de commande de la réserve de papier
3 -  Fente de sortie du papier
4 -  Écran à cristaux liquides avec menu principal
5 -  Bloc de commandes avec commutateur marche/arrêt
6 -  Raccord pour câble test de batterie
7 -  Logement de carte mémoire
8 -  Capteur infrarouge de température
9 -  Transmetteur de données pour ordinateur


Batterie : contrôle à l'aide du contrôleur de batterie avec imprimante -VAS 6161

ATTENTION !   ATTENTION !
Risque de blessures ! Respecter les mises en garde et directives de sécurité → Chapitre !
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Contrôleur de batterie avec imprimante -VAS 6161-
Effectuer le contrôle de la batterie :
ATTENTION !   ATTENTION !
Les batteries dont l'indicateur est incolore ou jaune clair ne doivent pas être contrôlées ni chargées. Ne pas effectuer de démarrage de fortune !
Il y a danger d'explosion en cas de contrôle et de chargement de la batterie ou dans le cas d'un démarrage de fortune.
Ces batteries doivent être remplacées.
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
-  Contrôler l'indicateur de couleur sur les batteries dotées d'un regard → Chapitre.

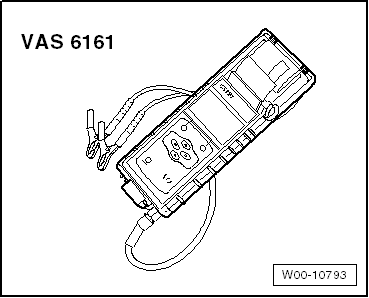

-  Mettre l'appareil en marche.
-  Connecter la pince rouge " + " du contrôleur sur la borne positive.
-  Connecter la pince noire " - " du contrôleur sur la borne négative.
  Nota
Veiller au contact correct des pinces de contrôle !
-  Sélectionner une des fonctions suivantes.
Contrôler les batteries originales en mode garantie → Chapitre .
Contrôler les batteries génériques en mode Service → Chapitre .
  Nota
Le contrôle est terminé au bout de 10 secondes.
Les résultats du contrôle sortent sur l'imprimante.
Le contrôleur n'a pas besoin de phase de refroidissement pour être prêt pour la prochaine mesure.


Effectuer le contrôle de la garantie

ATTENTION !   ATTENTION !
Les batteries dont l'indicateur est incolore ou jaune clair ne doivent pas être contrôlées ni chargées. Ne pas effectuer de démarrage de fortune !
Il y a danger d'explosion en cas de contrôle et de chargement de la batterie ou dans le cas d'un démarrage de fortune.
Ces batteries doivent être remplacées.
-  Sélectionner " Contrôle de la garantie " dans le menu.
-  Sélectionner " à l'intérieur du véhicule " ou " à l'extérieur du véhicule ".
-  Sélectionner " sur la cosse de la batterie " ou " sur le point d'aide au démarrage ".
-  Scanner le code 2D de la batterie ou sélectionner manuellement le type de batterie et l'intensité du courant.
-  Déterminer la température. Tenir le détecteur de température à env. 5 cm au-dessus de la cosse de la batterie, jusqu'à ce que la température soit stable.
-  Démarrer le test.
-  Imprimer, le cas échéant, le rapport de contrôle.


Effectuer un contrôle de maintenance

ATTENTION !   ATTENTION !
Les batteries dont l'indicateur est incolore ou jaune clair ne doivent pas être contrôlées ni chargées. Ne pas effectuer de démarrage de fortune !
Il y a danger d'explosion en cas de contrôle et de chargement de la batterie ou dans le cas d'un démarrage de fortune.
Ces batteries doivent être remplacées.
-  Sélectionner " contrôle de maintenance " dans le menu.
-  Raccorder le scanner.
  Nota
Si aucun scanner n'est présent, inscrire à la main le numéro d'identification du véhicule sur le bulletin de contrôle.
-  Scanner le numéro de châssis du véhicule.
-  Sélectionner " sur la cosse de la batterie " ou " sur le point d'aide au démarrage ".
-  Scanner le code 2D de la batterie ou sélectionner manuellement le type et le constructeur dans le menu.
-  Déterminer la température. Tenir le détecteur de température à env. 5 cm au-dessus du raccord pour borne, jusqu'à ce que la température soit stable.
-  Démarrer le test.
-  Imprimer, le cas échéant, le rapport de contrôle.


Effectuer le contrôle de service

  Nota
Le bulletin de contrôle peut varier en fonction de la version du logiciel.
Tenir compte de la → Notice d'utilisation du contrôleur de batterie avec imprimanteVAS 6161.
ATTENTION !   ATTENTION !
Les batteries dont l'indicateur est incolore ou jaune clair ne doivent pas être contrôlées ni chargées. Ne pas effectuer de démarrage de fortune !
Il y a danger d'explosion en cas de contrôle et de chargement de la batterie ou dans le cas d'un démarrage de fortune.
Ces batteries doivent être remplacées.
-  Sélectionner " Contrôle de service " dans le menu.
-  Sélectionner " sur la cosse de la batterie " ou " sur le point d'aide au démarrage ".
-  Sélectionner le type de batterie " Normal ", " AGM ", " 2*6V " ou " Gélifié ".
-  Sélectionner la norme " CCA ", " JIS ", " DIN ", " SAE ", " IEC " ou " EN ".
-  Sélectionner la valeur de la batterie.
-  Déterminer la température. Tenir le détecteur de température à env. 5 cm au-dessus de la cosse de la batterie, jusqu'à ce que la température soit stable.
-  Démarrer le test.
-  Imprimer, le cas échéant, le rapport de contrôle.

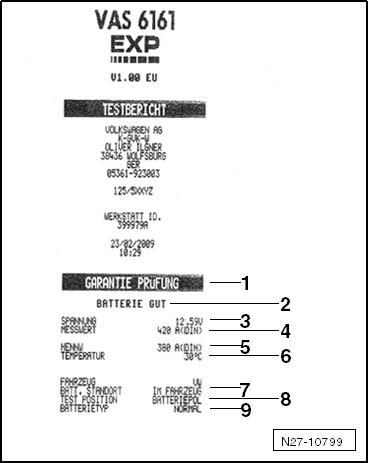

Bulletin de contrôle : explications

1 -  Type de contrôle.
2 -  Résultat du contrôle de la batterie.
3 -  Tension mesurée.
4 -  Valeur de démarrage à froid mesurée de la batterie.
5 -  Valeur nominale de démarrage à froid la batterie réglée sur le contrôleur.
6 -  Température mesurée de la batterie.
7 -  Emplacement de montage de la batterie.
8 -  Position de la cosse de batterie réglée sur le contrôleur.
9 -  Technologie de batterie réglée.
  Nota
Le bulletin de contrôle est requis pour les droits à la garantie.

Résultat du contrôle : évaluation
Interprétation des résultats du contrôle de la batterie pour le contrôle de la garantie et du service.

Résultat du contrôle de la batterie Mesure
Batterie bonne Aucune mesure sur la batterie
Batterie bonne - recharger Charger la batterie → Chapitre. Rechercher, si nécessaire, le défaut ayant causé la décharge
Effectuer un contrôle de la consommation électrique Effectuer un contrôle de la consommation électrique → Chapitre. Recharger à fond la batterie → Chapitre et la tester à nouveau.
Remplacer la batterie Débrancher la batterie et la tester à nouveau. Le résultat " Remplacer la batterie " peut être causé par un contact trop faible des câbles.
Élément de batterie défectueux - remplacer Remplacer la batterie
Contrôler le raccord Brancher directement le câble sur la batterie et non pas sur la prise de démarrage assisté
Batterie usée Remplacer la batterie

Interprétation du résultat de contrôle de la batterie pour le contrôle de maintenance.

Résultat du contrôle de la batterie Mesure
Batterie bonne Aucune mesure
Charger immédiatement la batterie Charger entièrement la batterie → Chapitre.
Repérer comme défectueux Caractériser comme défectueux.
Contrôler le raccord du contrôleur Débrancher la batterie et la tester à nouveau. Le résultat " Contrôler le raccord du contrôleur " peut être causé par un contact trop faible des câbles.
Contrôler le raccord Brancher directement le câble sur la batterie et non pas sur la prise de démarrage assisté
Bruits Attendre que la valeur de mesure soit affichée.
Batterie usée Remplacer la batterie
Indicateur de couleur situé dans le couvercle de la batterie : contrôle
Indicateur de couleur : contrôle, " 3 couleurs "   ATTENTION ! Risque de blessures ! Respecter les mises en garde ...

Contrôleur de batterie Midtronics -MCR340V-, uniquement véhicules destinés aux États-Unis/Canada
Description générale → Chapitre Batterie : contrôle à l'aide du contrôleur de batteries avec imprimante Midtronics -MCR340V- ...
