Dépose
|
ATTENTION !
|

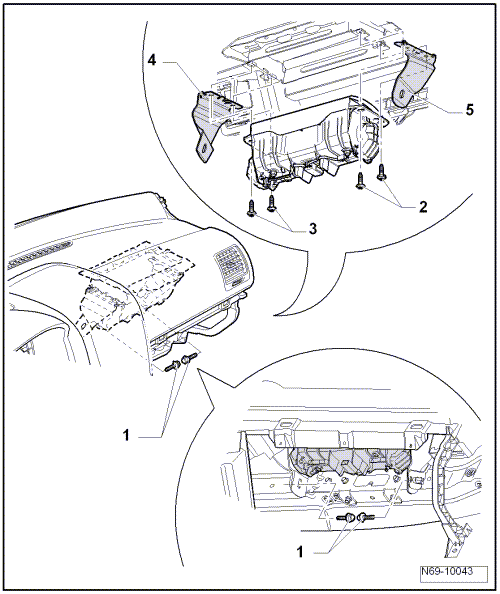

- | Débrancher le câblage du sac gonflable du passager avant. |
- | Dévisser les deux vis -1- (9 Nm). |
- | Dévisser respectivement les deux vis -2- et -3- (9 Nm). |
- | Dégager le sac gonflable du passager avant et les supports -4- et -5- de leurs logements. |
Repose
|
Si le boîtier du sac gonflable du passager avant est en plastique, mettre en place les vis -2- et -3- (9 Nm) en utilisant le produit de scellement D 197 300 A2. |
|
ATTENTION !
|
La procédure est décrite pour le sac gonflable à un seul niveau de déploiement. Pour les sacs gonflables à deux niveaux de déploiement, procéder de façon analogue pour déterminer si un câble de masse supplémentaire doit être posé sur le véhicule. |

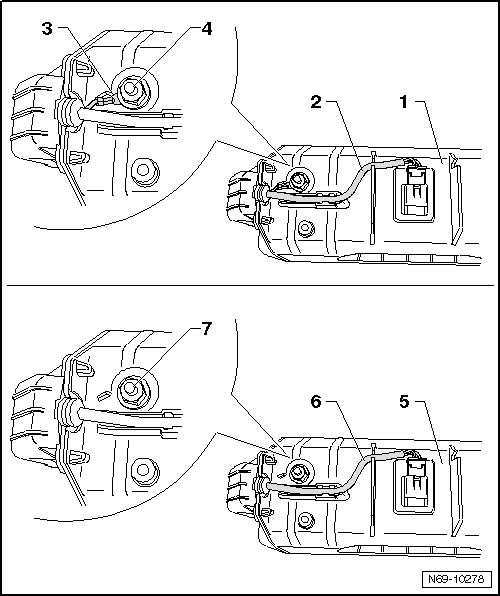

- | Contrôler si un câble de masse est posé sur le boîtier du sac gonflable du passager avant : |
Sur un sac gonflable du passager avant -1- ayant un câble de masse, le câblage -2- est trifilaire ; de plus, un câble supplémentaire -3- est fixé sur le goujon -4-. |
Sur un sac gonflable du passager avant -5- sans câble de masse, le câblage -6- est bifilaire ; aucun câble supplémentaire n'est fixé sur le goujon -7-. |
Sur un sac gonflable du passager avant sans câble de masse, poser un câble de masse supplémentaire dans le véhicule : |
Pour les travaux suivants, utiliser un câble (section 1 mm, longueur 600 mm) du coffret de réparation des faisceaux électriques -VAS 1978- ou du coffret de réparation des faisceaux électriques -VAS 1978A-. |

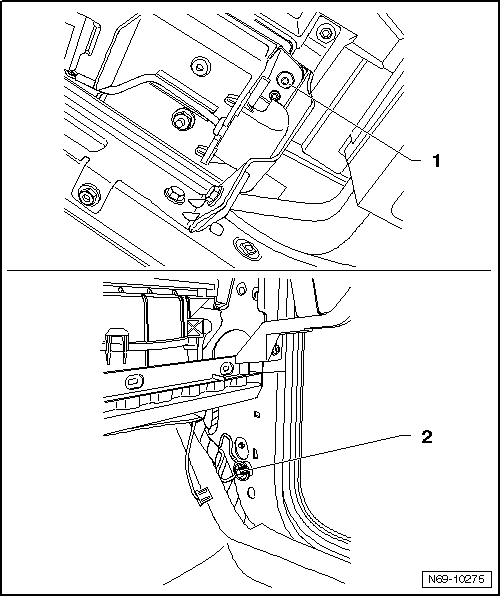

- | À l'aide de la vis -1-, fixer une des extrémités du câble de masse du côté droit du sac gonflable du passager avant. |
- | Agencer le câble de masse dans les règles de l'art jusqu'au côté droit du plancher du passager avant. |
Si nécessaire, prolonger le câble de masse en utilisant les moyens adéquats du coffret de réparation des faisceaux électriques -VAS 1978- ou du coffret de réparation des faisceaux électriques -VAS 1978A-. |
- | Fixer l'autre extrémité du câble de masse sur le goujon de masse -2-. |
|
