On utilise comme câble du bus de données CAN un câble bifilaire non blindé -1- et -2- d'une section de 0,35 mm2 ou de 0,5 mm2.
Les codes couleur des câbles du bus de données CAN sont indiqués dans le tableau suivant :

Câble CAN-High, propulsion orange/noir
Câble CAN-High, confort orange/vert
Câble CAN-High, infodivertissement orange/violet
Câble CAN Low (tous) orange/marron

La réparation de câbles de bus de données CAN peut être effectuée avec un câble de réparation de section adéquate, mais également avec des câbles vrillés de couleur " vert/jaune " ou " blanc/jaune " figurant dans le catalogue électronique de pièces de rechange → Catalogue de pièces de rechange (ETKA).

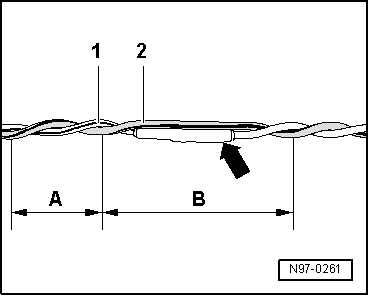

En cas de travaux de réparation, les deux câbles de bus doivent avoir la même longueur. Lors du torsadage des câbles -1- et -2-, le pas de torsadage de A = 20 mm doit être respecté.
Lors de cette opération, aucun tronçon de câble de longueur supérieure à B = 50 mm ne doit être réalisé sans torsadage des câbles, par ex. dans la zone des manchons à sertir -flèche-.
Repérer le point de réparation par du ruban adhésif jaune signalant qu'une réparation a été effectuée.

Remarques sur la réparation des câbles de sacs gonflables et de rétracteurs de ceintures
Pour la réparation des câbles du système de sacs gonflables et de rétracteurs de ceintures, il faut respecter, en plus des instructions de réparation générales ...
