Revue Technique Automobile Volkswagen Golf 5: Sonde lambda LSU (6 pôles) : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Sonde lambda : remplacement / Sonde lambda LSU (6 pôles) : remplacement

  Nota
Si nécessaire, mettre en place sur la base de la sonde défectueuse les pièces rapportées, les serre-câbles ou les colliers de repérage fournis avec la sonde universelle.
Les câbles ne doivent pas être sertis ou sectionnés, sous peine d'entraver le fonctionnement de la sonde lambda.
Déposer l'ancienne sonde lambda.

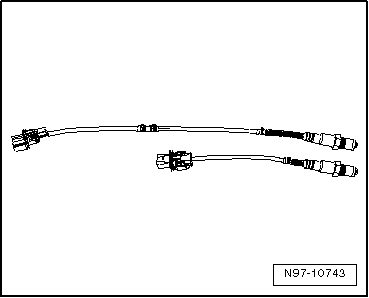

Mettre les deux sondes lamba l'une à côté de l'autre afin que les boîtiers des capteurs se trouvent à la même hauteur.

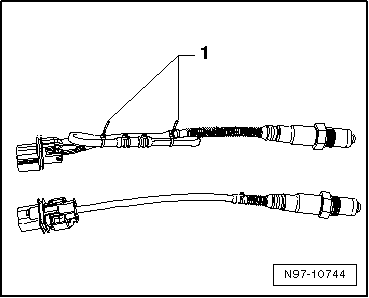

Amener la longueur de la sonde universelle à celle de la sonde défectueuse en repliant et en fixant la surlongueur (env. 50 - 250 mm) au moyen de serre-câbles -1-.
Reposer la sonde lambda neuve dans le véhicule.

Sonde lambda LSF (4 pôles) : remplacement
  Nota Si nécessaire, mettre en place sur la base de la sonde défectueuse les pièces rapportées, les serre-câbles ou les colliers de repérage ...

Variantes de tubes de protection des sondes lambda
  Nota Outre l'identification par le biais de la référence pièce, il est également possible d'effectuer une identification via le tube de protection. ...
