La pompe à dépression pour frein -V192- est montée sur la boîte automatique, à l'avant (vue dans le sens de marche).
La remise en état de la pompe à dépression pour frein -V192- n'est pas prévue. En présence d'un défaut, il faut remplacer la pompe à dépression pour frein -V192-.
Le contrôle peut être effectué dans l'" Assistant de Dépannage " à l'aide du -VAS 5051-.


Dépose

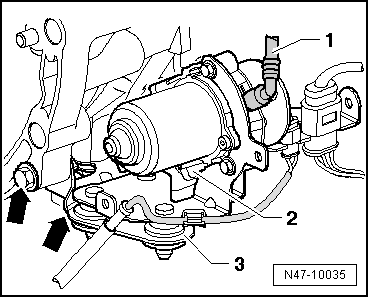

-  Débrancher le flexible de dépression -1- de la pompe à dépression pour frein -V192-.
-  Débrancher le connecteur -2- de la pompe à dépression pour frein -V192-.
-  Retirer les autres connecteurs et câbles du support -3-.
-  Dévisser -flèches- le support -3- en même temps que la pompe à dépression pour frein -V192-.

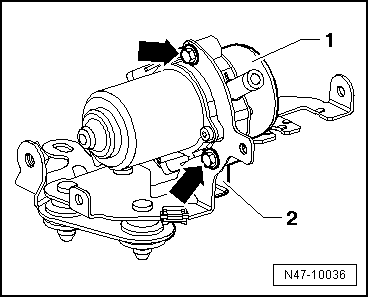

-  Puis dévisser -flèches- la pompe à dépression pour frein -V192--1- du support -2-.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.

Couples de serrage :
Pompe à dépression pour frein -V192- sur support 8 Nm
Support sur boîte automatique 25 Nm
